高程抵偿面：原理、实际应用与仪器/软件参数输入指南

<p><img src="data/attachment/forum/202601/08/145910mza8xwjzqbq8qqqb.webp" alt="164266624061e919006231d.webp" title="南方测绘工程之星5.0" /></p>
) M( W- J$ V- k# u! l# _<h2>目录</h2>
<ol>
<li>高程抵偿面核心原理（含概念辨析）</li>
<li>高程抵偿面的实际应用场景（结合工程案例）</li>
% L! [+ f. V# _/ ^5 z<li>设计院提供的高程抵偿面参数解读</li>
<li>主流仪器/放样软件参数输入操作（分平台详解）</li>
<li>输入后的验证与常见问题排查</li>
/ m) c2 n, [6 S! R</ol>
<h2>1. 高程抵偿面核心原理</h2>
<h3>1.1 为什么需要高程抵偿面？——解决“长度投影变形”问题</h3>
<p>在测绘中，地面点的<strong>边长测量值</strong>需要投影到平面坐标系才能用于绘图或放样，但投影过程会产生变形，变形主要来自两部分：</p>
<ul>
<li>地球曲率导致的“高程面投影变形”：测区平均高程越高，实测边长投影到国家大地水准面（或参考椭球面）的缩短量越大；</li>
<li>高斯投影导致的“分带变形”：离中央子午线越远，变形越大。</li>
</ul>

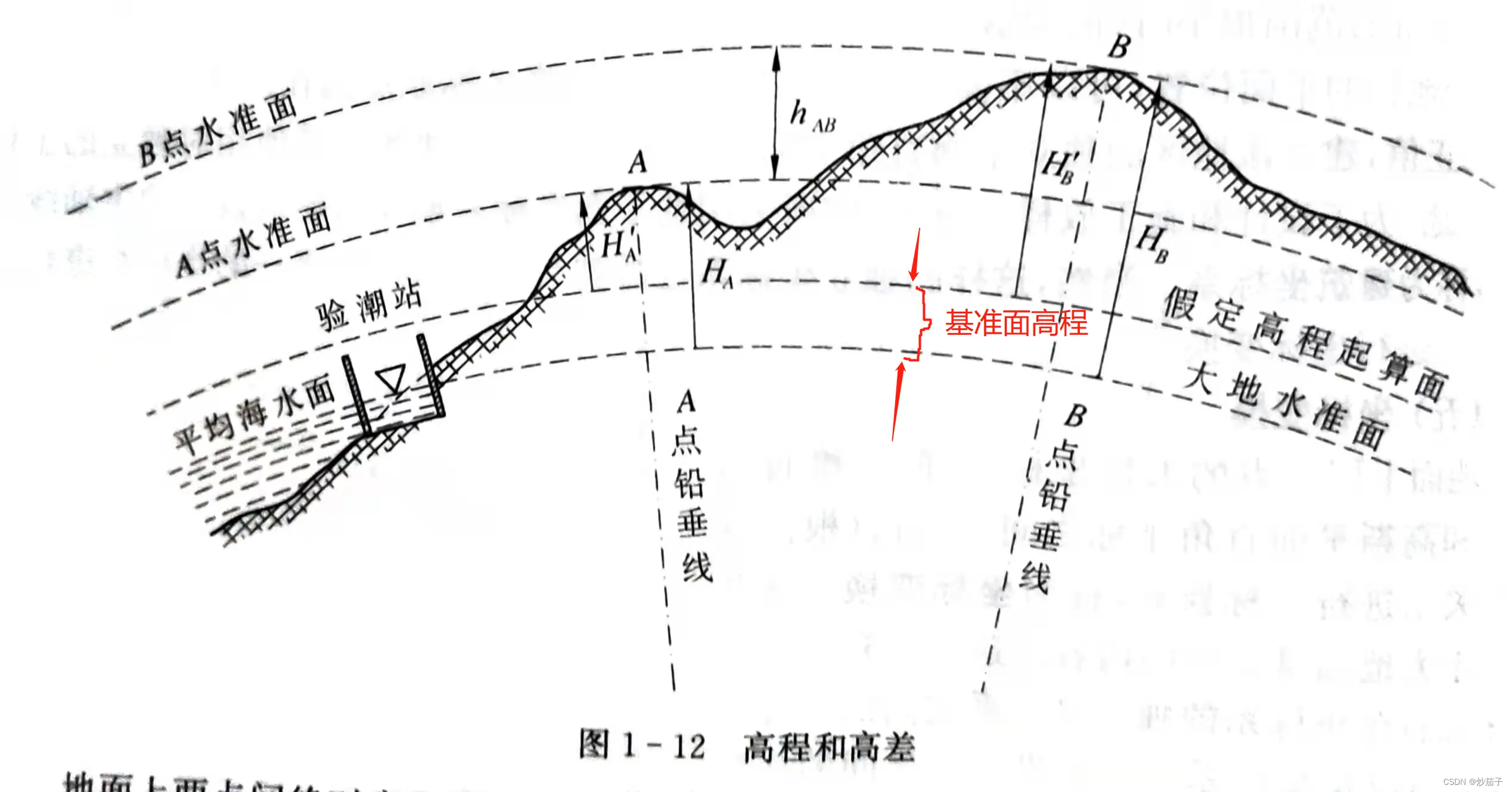

5 s4 p& e4 {0 Y<p><img src="data/attachment/forum/202601/08/150212tbxqtr0772stqsgg.webp" alt="14abd23c7022a27407006001b4d36e7f.webp" title="形变示意图" /></p>
# S8 }4 {7 U9 V/ K1 z- H<p>国家规范（如《工程测量规范》GB 50026-2020）要求：<strong>长度投影变形值≤25mm/km</strong>（即2.5cm/km）。当测区高程较高（如山区、高原）时，高程面投影变形会超标（例：高程700m时变形11cm/km，远超限值），此时需通过<strong>高程抵偿面</strong>抵消变形——选择一个“虚拟的高程面”，让实测边长投影到该面的变形与高斯分带变形相互抵消，最终保证平面上的边长与实地边长一致。</p>
* }) D; N. j5 L& i  |8 }1 i; {' W<h3>1.2 核心原理与关键公式</h3>
<h4>1.2.1 高程抵偿面的本质</h4>
+ d; v4 L; |) ~. n) Z$ m! P<p>高程抵偿面是一个<strong>与测区平均高程相关的虚拟平面</strong>，其核心作用是：通过调整投影面高程，使“地面边长→抵偿面投影边长”的变形，与“抵偿面→高斯平面”的变形抵消，最终总变形≤规范限值。</p>
' ^: _; p  k+ p3 y. P<h4>1.2.2 关键关联公式（必须理解）</h4>
<ol>
1 Y1 v* J/ d; [+ h! S2 F" x<li>
<p><strong>高程异常与高程转换公式</strong>（基础）<br />
大地高（GPS直接测得）、正常高（1985国家高程基准，设计院常用）与高程异常（抵偿面与似大地水准面的差值）的关系：<br />
<span class="language-math"> H_{大地} = H_{正常} + \zeta</span></p>
<ul>
/ ~$ U6 H/ m- {<li><span class="language-math">H_{大地}</span>：GPS观测的大地高（m，沿椭球面法线）；</li>
<li><span class="language-math">H_{正常}</span>：设计院提供的高程（m，沿铅垂线，1985基准）；</li>
, {4 |' y4 V2 A( W9 I<li><span class="language-math">\zeta</span>：高程异常（m，抵偿面与似大地水准面的差距，设计院可能直接提供或通过已知点计算）。</li>
</ul>
+ ~# `" i( ^$ r( M% W1 A3 H0 x</li>
<li>
<p><strong>抵偿面坐标换算公式</strong>（投影变形修正）<br />
当原投影面高程为<span class="language-math">H_0</span>，抵偿面高程为<span class="language-math">H_p</span>（设计院提供的核心参数），地球平均曲率半径<span class="language-math">R≈6371000m</span>，则地面点在抵偿面上的坐标换算公式：<br />
; A; I5 N  ]+ a! x& G# U: Q<span class="language-math">X' = X_0 + (X - X_0) \cdot \frac{R + H_p}{R + H_0}</span><br />
<span class="language-math"> Y' = Y_0 + (Y - Y_0) \cdot \frac{R + H_p}{R + H_0}</span></p>
<ul>
<li><span class="language-math">X,Y</span>：原坐标系坐标（如国家坐标系）；</li>
3 @4 X7 l* f  p) Z/ h<li><span class="language-math">X',Y'</span>：抵偿面坐标系坐标（放样用）；</li>
* t' [# T/ Z/ D% O  {) U1 ]<li><span class="language-math">X_0,Y_0</span>：抵偿面坐标系原点（设计院提供，通常为测区中心点）；</li>
<li><span class="language-math">H_p</span>：高程抵偿面高程（核心参数，单位：m，设计院必给）。</li>
* m: r# i$ i1 T. m2 a0 u7 ~9 e9 H</ul>
1 d+ z( V# M! z0 U* g</li>
$ o9 l+ y- [, u+ j4 j$ r</ol>
<h3>1.3 概念辨析：高程抵偿面 vs 似大地水准面</h3>
& [+ r( z1 ~- ]<table>
<thead>
3 y* R1 m6 j  Y2 Z  z4 H<tr>
<th>类型</th>
6 @$ N0 O! g+ @3 Y, o<th>作用</th>
' j- V3 L  @! R6 r5 R& b7 x<th>核心关联参数</th>
% F+ {( J4 s6 Q3 K. w6 n1 b<th>应用场景</th>
5 S9 e, y& \- H( C) }</tr>
</thead>
0 f% \' e  @5 N+ C% [, q<tbody>
<tr>
<td>高程抵偿面</td>
<td>解决<strong>长度投影变形</strong></td>
<td>抵偿面高程<span class="language-math">H_p</span></td>
<td>平面坐标计算、边长放样</td>
</tr>
<tr>
0 a8 c9 N+ k( J9 W% j. K<td>似大地水准面</td>
; V% [2 ]8 ?! |/ ~) P<td>解决<strong>高程转换</strong>（大地高→正常高）</td>
<td>高程异常<span class="language-math">\zeta</span></td>
, F; _+ _/ R8 h, @  O' F/ X<td>高程测量、标高放样</td>
$ H. r" W! R) z% l  P! Q</tr>
<tr>
<td>备注</td>
8 Q: k) a4 H3 G  C; m; {4 L<td>两者常配合使用：抵偿面保证平面精度，似大地水准面保证高程精度</td>
$ [9 \+ c$ A2 @/ Y  [3 q5 y  I<td>——</td>
<td>工程测量需同时设置</td>
+ s1 {5 J" b6 s( f2 K/ o( ]& j! [' y</tr>
</tbody>
6 d" a( F: D+ D$ u3 w/ C( D</table>
, J0 L6 F) I* N0 `/ y" A9 {<h2>2. 高程抵偿面的实际应用场景</h2>
<p>结合工程案例理解，更易掌握其价值：</p>
<h3>2.1 高山区线路工程（如国道、高速公路）</h3>
<ul>
<li><strong>案例背景</strong>：某高山区国道改造，测区高程起伏1600m，实测边长投影变形达562mm/km（远超25mm/km限值）；</li>
<li><strong>应用方案</strong>：设计院采用“多抵偿面”——按线路走向每10km划分一段，每段选择该段平均高程作为抵偿面（如第一段<span class="language-math">H_p=800m</span>，第二段<span class="language-math">H_p=1200m</span>）；</li>
<li><strong>效果</strong>：每段长度变形控制在18mm/km以内，满足《公路勘测规范》要求，避免因变形导致的线路放样偏差（如隧道洞口错位、桥梁支座高程偏差）。</li>
</ul>
1 R: ]: ^3 @* F+ U<h3>2.2 长输管道测量</h3>
/ r6 [0 u% B5 Z. O. e<ul>
<li><strong>案例背景</strong>：某天然气长输管道穿越丘陵-山区，管道总长200km，设计要求管道中心线平面位置偏差≤±10cm；</li>
<li><strong>应用方案</strong>：设计院统一设置抵偿面高程<span class="language-math">H_p=500m</span>（测区平均高程），配合3度带投影（中央子午线<span class="language-math">L0=111°</span>）；</li>
$ u7 ?' V; L+ s( x<li><strong>效果</strong>：实测管道中心线与设计偏差≤±5cm，避免因变形导致的管道焊接错位、埋深不足等问题。</li>
</ul>
<h3>2.3 大型厂区/工业园区</h3>
  W4 M/ I9 W+ K; s+ W. L8 r<ul>
- x0 `+ p* P1 j5 a<li><strong>案例背景</strong>：某化工园区占地5km×3km，平均高程450m，需建设大型装置（设备基础高程精度要求±3cm）；</li>
<li><strong>应用方案</strong>：设计院设置单一抵偿面<span class="language-math">H_p=450m</span>，采用任意带投影（中央子午线<span class="language-math">L0=112°30′</span>，确保园区中心无变形）；</li>
<li><strong>效果</strong>：设备基础放样高程偏差≤±2cm，满足工艺要求。</li>
7 L7 M5 e3 J. _6 s% S* _</ul>
<h2>3. 设计院提供的高程抵偿面参数解读</h2>
# T# s' S5 t) r. D3 A4 R<p>拿到设计院图纸后，首先要<strong>确认参数清单</strong>（缺一不可），常见参数如下表：</p>
<table>
" \/ H; K1 A5 j" M<thead>
<tr>
<th>参数类别</th>
2 S% S: r1 Z) y. o' Y$ W<th>设计院提供的典型参数</th>
<th>含义与作用</th>
2 y, u! y$ u4 z( `$ _4 \! b% \<th>单位</th>
  \8 b/ P, ^3 k8 A8 d& S<th>示例值</th>
</tr>
</thead>
<tbody>
4 U6 I- Q# |3 [3 B- [8 q<tr>
<td>抵偿面核心参数</td>
( J7 |' R, E4 L' Y/ S" K2 z8 T<td>高程抵偿面高程<span class="language-math">H_p</span></td>
<td>用于计算投影变形的虚拟高程面</td>
- c  z# E/ Q* T2 f2 G# {<td>m</td>
<td>850.000m</td>
) K( R* l1 f5 ^- y</tr>
/ A7 v5 W! F7 ^$ z% U<tr>
( V* `; K3 G0 n! g<td>投影带参数</td>
* B4 c% y* O  L. [, }<td>投影分带类型（3度带/任意带）</td>
<td>确定高斯投影的分带方式</td>
; t! X7 C" C! w# w8 H9 L7 Y<td>——</td>
<td>3度带</td>
2 |3 J+ U# Y7 F</tr>
% A' g) P  J8 b$ z/ e! b! N  D/ ]1 N<tr>
<td></td>
1 q" T. h6 [4 v6 _<td>中央子午线经度<span class="language-math">L0</span></td>
<td>投影带的中央经线，避免分带变形</td>
<td>°（度）</td>
<td>111.0000°（或111°00′）</td>
0 W3 x0 H: C5 r. \; P</tr>
# a2 {  d# D% M( e% s9 l<tr>
<td>坐标系参数</td>
<td>坐标系名称</td>
/ i. n1 O5 z, h% _. R1 c<td>抵偿面对应的坐标系（通常为地方独立坐标系）</td>
<td>——</td>
7 F4 S4 M7 e! l; q; E2 H# Q<td>CGCS2000-XX厂区独立坐标系</td>
" U/ @2 r7 c& j* j</tr>
4 A5 O/ q; r2 Y8 v<tr>
5 Y. B, _) E5 P7 \0 L! J<td>坐标转换参数</td>
( w0 o0 c/ X' V% t7 d1 \<td>四参数（<span class="language-math">X_0,Y_0,K,\alpha</span>）</td>
<td>国家坐标系→抵偿面坐标系的转换参数</td>
0 u( u$ L% ]1 m% r<td>m、rad</td>
) e# Y' r( r' G) B# M  W# c<td><span class="language-math">X_0=3850000.000m</span>，<span class="language-math">Y_0=510000.000m</span>，<span class="language-math">K=1.0000002</span>，<span class="language-math">\alpha=0.0001rad</span></td>
7 J9 F8 S; i  [5 a) [6 F. i</tr>
0 {* {: ?- O4 X, o2 Q<tr>
8 Q! w; y/ ?8 M3 K# Q<td></td>
<td>七参数（<span class="language-math">DX,DY,DZ,\omega_x,\omega_y,\omega_z,K</span>）</td>
<td>大范围测区转换（＞50km²）</td>
; T+ W* U. Z3 s) E<td>m、rad</td>
<td><span class="language-math">DX=+1.2m</span>，<span class="language-math">DY=-0.8m</span>，<span class="language-math">DZ=+0.5m</span></td>
/ N1 [, ]4 {0 w0 z+ ]5 e</tr>
<tr>
<td>高程拟合参数</td>
6 }" B3 H1 x' }/ r( V% {<td>高程异常<span class="language-math">\zeta</span>（或已知点<span class="language-math">\zeta</span>值）</td>
<td>大地高→正常高的转换（配合抵偿面使用）</td>
! P0 c. L7 M5 ~2 y<td>m</td>
<td><span class="language-math">\zeta=+0.123m</span>（某已知点）</td>
7 A8 @: [* d8 n: ]5 e+ E* H9 U</tr>
</tbody>
</table>
- G: _7 A) D  R3 j% Z2 l  I<h3>关键确认点（避免输入错误）</h3>
2 p( s" m9 d: R4 b<ol>
* z/ x4 a; p  N' `* @# b0 {<li><strong><span class="language-math">H_p</span>的基准</strong>：确认<span class="language-math">H_p</span>是基于1985国家高程基准（绝大多数情况），而非其他基准（如56黄海高程）；</li>
- l! b- z. r* `9 b* Y% y<li><strong>中央子午线格式</strong>：设计院可能用“度分秒”（111°30′00″）或“十进制度”（111.5°），输入时需统一格式；</li>
<li><strong>转换参数的“方向”</strong>：确认是“国家坐标系→抵偿面坐标系”（而非反向），避免坐标反向偏移。</li>
8 J& j. ~3 c4 g& q) ]& E: g</ol>
<h2>4. 主流仪器/放样软件参数输入操作（分平台）</h2>
, f5 y6 M1 _/ L& i) m! w# }1 Y<p>以下操作以“设计院提供参数：3度带、<span class="language-math">L0=111°</span>、<span class="language-math">H_p=850.000m</span>、CGCS2000地方独立坐标系、四参数（<span class="language-math">X_0=3850000.000</span>，<span class="language-math">Y_0=510000.000</span>，<span class="language-math">K=1.0000002</span>，<span class="language-math">\alpha=0.0001rad</span>）”为例。</p>
5 Z$ h# x( o7 {& Z5 |3 S<h3>4.1 主流RTK手簿（以“工程之星5.0”为例，最常用）</h3>
<h4>步骤1：新建工程并设置坐标系</h4>
  K! ^( K$ ~. k7 d& L  A<ol>
9 q# s3 W' }/ ?* m6 Y  K<li>打开工程之星5.0，点击【工程】→【新建工程】，输入工程名称（如“XX国道K10-K20段”），选择保存路径；</li>
2 x  ~" d; Q" e' |* x4 |<li>点击【配置】→【坐标系设置】，进入“坐标系管理”界面：
<ul>
  k3 B; x) r4 \( T" x( E<li>选择“坐标系类型”：地方独立坐标系（或CGCS2000）；</li>
) D" s2 p1 }/ M/ b6 S<li>选择“投影类型”：高斯正形投影；</li>
<li>输入“中央子午线”：111.0000°（若设计院给111°30′，则输入111.5°）；</li>
# n5 O+ ^! R: _# |: z<li>输入“抵偿高程面”：850.000（单位默认m，无需改）；</li>
<li>点击【确定】保存投影设置。</li>
! e- V( G/ y6 @. ^. V- D% i</ul>
</li>
0 i# c9 [0 }: }% I6 F, z3 L( Z</ol>
. `+ [: Q7 k" x& A2 \5 m<h4>步骤2：输入坐标转换参数（四参数/七参数）</h4>
# a8 g& r7 o, H- A! l1 Y<ol>
<li>点击【输入】→【求转换参数】，进入“转换参数计算”界面；</li>
<li>选择“转换方法”：四参数（或七参数，按设计院提供的参数类型选）；</li>
8 e/ O) V+ K6 W/ G" R* p+ I& L<li>点击【添加】，输入设计院提供的“已知点对应关系”（至少2个已知点，设计院会给“国家坐标→抵偿面坐标”的对应点）：
/ e) S# P; j' k0 T9 g8 Y% a+ ^# m3 ?<ul>
% Y' Q; Z, K% [# j  N* B* |6 p- o<li>例：已知点A：国家坐标（X=3850100.000，Y=510200.000）→ 抵偿面坐标（X'=3850100.200，Y'=510200.100）；</li>
0 r/ M1 Q! O- O0 D7 o0 k( W<li>输入后点击【计算】，软件自动生成四参数（与设计院提供的参数比对，误差≤0.0001即为正确）；</li>
6 y% H* I6 W1 p# ~" x</ul>
5 \/ L9 ^# v7 }5 Z" V' E$ d</li>
3 U+ Q9 F4 j( i% O1 p<li>点击【应用】，将参数保存到当前工程。</li>
$ ?9 y: h& b4 I. T- n# c& \/ M2 I</ol>
<h4>步骤3：输入高程拟合参数（若需）</h4>
<ol>
8 Z! }4 ]  I$ H& d: Y: E- q<li>若设计院提供高程异常<span class="language-math">\zeta</span>（如已知点B的<span class="language-math">\zeta=0.123m</span>），点击【输入】→【高程拟合】；</li>
8 ^- a( W$ ?9 R<li>选择“拟合类型”：平面拟合（≥4个已知点）或曲面拟合（≥7个已知点），输入已知点的“大地高→正常高”对应关系（大地高由GPS测得，正常高为设计院给的高程）；</li>
2 S, H  [4 T. p! X) v<li>点击【计算】→【应用】，完成高程拟合参数设置（确保GPS测得的大地高能自动转换为设计用的正常高）。</li>
7 i- Y9 I) p3 t+ [4 h; g</ol>
<h3>4.2 南方CASS（内业数据处理+放样准备）</h3>
' R' k' O9 A! D1 N* F3 W<h4>步骤1：设置绘图坐标系（匹配抵偿面）</h4>
' k# k' R- W" s5 ?<ol>
<li>打开南方CASS，点击【绘图处理】→【坐标系设置】；</li>
<li>在“坐标系设置”界面：
" G& P# A5 Q; @7 v# x<ul>
% j/ m; w7 s0 E7 L<li>选择“投影带类型”：3度带，输入中央子午线111.0000°；</li>
<li>勾选“抵偿高程面”，输入850.000m；</li>
" a  W$ l6 }+ v' n) o/ G& ?<li>选择“坐标系”：CGCS2000（或设计院指定的地方坐标系）；</li>
% Y' n' L4 k* d7 A<li>点击【确定】，后续绘图和坐标计算均基于该抵偿面。</li>
8 j2 A. k2 Q8 d2 {* n7 @& @6 U</ul>
2 N) X: b9 s3 T/ \1 T</li>
. t+ Y4 N/ k* Z$ j. m2 A</ol>
<h4>步骤2：输入转换参数（用于外业放样数据导出）</h4>
2 I7 Y* j- c6 J: R1 z7 `1 j$ Z<ol>
' {8 X% r. c+ E/ i  a  @5 c<li>点击【数据】→【坐标转换】→【四参数计算】；</li>
<li>输入设计院提供的2个已知点（国家坐标与抵偿面坐标），点击【计算】，生成四参数；</li>
<li>点击【保存参数】，将参数文件（*.cot格式）导出到RTK手簿，后续手簿可直接导入该文件，无需重复输入。</li>
  B' I) f, U/ X  h+ r% ~</ol>
<h3>4.3 Trimble TBC（高精度工程常用，如桥梁、隧道）</h3>
- _2 i- a$ X0 H( a  s- A6 A# }; k<h4>步骤1：创建项目与投影设置</h4>
$ f* N) k* m3 ]<ol>
. _8 u7 S2 h, e0 D5 }+ C2 x* u( i<li>打开Trimble TBC，点击【File】→【New Project】，输入项目名称；</li>
<li>点击【Project Setup】→【Coordinate System】→【Custom】，进入“自定义坐标系”界面：
<ul>
. ]# w+ h. ^/ h- C<li>选择“Projection”：Gauss-Kruger（高斯投影）；</li>
<li>输入“Central Meridian”：111.0000°；</li>
<li>输入“Elevation Surface”：850.000m（抵偿面高程）；</li>
<li>点击【OK】保存。</li>
( X7 w8 b9 s  b</ul>
</li>
</ol>
8 [4 M  d1 F2 e, Y8 r/ y' ~2 b<h4>步骤2：导入转换参数</h4>
- m% Y' w5 L0 J: Y6 |2 M<ol>
8 Q, f; k" ^) c9 ^# a+ u<li>点击【Tools】→【Coordinate Transformation】→【Import Parameters】；</li>
<li>选择设计院提供的参数文件（通常为*.txt或*.xml格式），核对参数（如DX、DY、DZ、K等）；</li>
<li>点击【Apply】，将参数应用到项目，后续RTK测量数据会自动转换为抵偿面坐标系。</li>
  X* u4 s5 w6 T& r  \) P</ol>
0 T$ q5 V  ~5 ?2 ~) ^7 C# a<h3>4.4 全站仪（如徕卡TS60，直接放样用）</h3>
<ol>
) [0 C  Z0 s7 ]3 g/ s' U  f8 y9 U<li>开机进入【测量】→【坐标系设置】；</li>
. |+ ~9 w& u! V<li>选择【投影设置】：输入中央子午线111.0000°，抵偿面高程850.000m；</li>
0 d2 z$ w) F' U" W+ F( R. O<li>选择【坐标转换】→【四参数输入】：手动输入<span class="language-math">X_0=3850000.000</span>，<span class="language-math">Y_0=510000.000</span>，<span class="language-math">K=1.0000002</span>，<span class="language-math">\alpha=0.0001rad</span>（注意<span class="language-math">\alpha</span>单位：全站仪通常支持“rad”或“gon”，需与设计院一致）；</li>
<li>输入完成后，返回测量界面，全站仪会自动将观测坐标转换为抵偿面坐标系。</li>
' p$ f0 y& e9 p5 f</ol>
<h2>5. 输入后的验证与常见问题排查</h2>
<p>参数输入后<strong>必须验证</strong>，否则可能导致放样错误，验证方法如下：</p>
<h3>5.1 验证方法（核心：用已知点复核）</h3>
4 Z: F- c( \6 g0 e- ?- v<ol>
# k  p$ c0 }& d% P6 ], y6 D9 r<li>
<p><strong>已知点坐标复核</strong>：</p>
" x0 s/ }* I/ `) a6 t! X<ul>
<li>在仪器/软件中输入设计院提供的“抵偿面坐标系已知点”（如点C：X=3850500.000，Y=510300.000，H=852.345m）；</li>
1 y/ y- m3 v2 w<li>将RTK移动站架设在该已知点实地位置，测量该点的“实测坐标”，与设计坐标比对：
! o# ~1 {4 C; E( Q, [6 \) C<ul>
+ l2 R: e$ o( |" p5 I4 E: T<li>平面偏差≤±2cm，高程偏差≤±3cm（符合工程精度要求），说明参数输入正确；</li>
+ D8 m8 _/ H; @. p9 N! a<li>若偏差超差，需重新检查参数。</li>
</ul>
</li>
</ul>
) M2 s& n; E; u</li>
<li>
$ w( u' R3 j6 _( K( y<p><strong>边长复核</strong>：</p>
<ul>
5 W. f; H% s& r1 S$ |! u: ?/ S<li>选择两个已知点（如C、D），实测两点间距离，与设计院提供的“抵偿面坐标系边长”比对；</li>
<li>偏差≤25mm/km（规范限值），说明抵偿面设置正确（例：实测边长1000m，偏差≤25mm）。</li>
1 l: H$ t+ u* g/ w</ul>
</li>
; Q- K$ F: P. I</ol>
# n2 v  k) Y1 o6 n: U4 r/ B& G<h3>5.2 常见问题与排查</h3>
<table>
: U! D0 n& x8 ^0 H1 v& n<thead>
<tr>
<th>常见问题</th>
  O5 V! v) r) M& g<th>可能原因</th>
, r5 q, N! m0 y$ J9 S' t" c<th>排查方法</th>
& ^+ R9 u# {  B4 r* F+ d3 R: S</tr>
' x  C! e0 j! c0 @</thead>
<tbody>
<tr>
6 q2 L7 s3 K: L1 b( H# ~<td>平面偏差大（＞10cm）</td>
<td>中央子午线输入错误（如111°输成110°）</td>
& N: y1 x  D( V. h/ E<td>核对设计院图纸，重新输入中央子午线；若为度分秒，确认转换为十进制度正确（如111°30′=111.5°）</td>
2 F6 r" c& `1 ]% h/ [</tr>
<tr>
<td>高程偏差大（＞5cm）</td>
# Q: f' R/ r1 G& }  N+ _# ]3 i5 b<td>抵偿面高程<span class="language-math">H_p</span>输错（如850m输成85m）</td>
# u6 Q4 g, Q) ?<td>检查<span class="language-math">H_p</span>数值，确认单位为“米”，重新输入；复核高程拟合参数是否正确</td>
</tr>
<tr>
" X8 ~/ }2 r4 J- o+ g& T/ b<td>转换参数报错</td>
<td>四参数方向反（国家→抵偿面输成抵偿面→国家）</td>
<td>反向输入已知点坐标（将抵偿面坐标作为“源坐标”，国家坐标作为“目标坐标”），重新计算参数</td>
; ]. u0 {" W0 S( x9 z% e! F% K</tr>
; i0 M& N9 M6 b<tr>
<td>仪器提示“参数无效”</td>
<td>参数格式错误（如K值输成1.0002而非1.0000002）</td>
<td>按设计院参数保留6位小数（K值通常为1±0.000001），重新输入</td>
1 _% A, T* \! i: t3 W3 m</tr>
/ Z* ]* a: P! J- e4 I5 ?( j5 g8 _</tbody>
</table>
<h2>总结</h2>
<p>高程抵偿面的核心是“抵消长度投影变形”，实际应用中需结合测区高程和规范要求选择；拿到设计院参数后，关键是<strong>先确认参数清单完整性</strong>，再按“投影设置→转换参数输入→高程拟合设置→已知点验证”的流程操作，不同软件/仪器的操作逻辑一致，重点是核对中央子午线、抵偿面高程、转换参数这三个核心项，输入后必须用已知点复核，确保放样精度。</p>
! x% r) M; c, r$ F9 l
