地理坐标系与投影坐标系的深度解析

digger · 发表于 2026-1-8 15:38:01

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？立即注册微信登陆 QQ登录 sms 手机登录

×

<p><img src="data/attachment/forum/202601/08/152519g5hlqjyillbj0nyn.webp" alt="f08426dd2607c0b5c02e6ae3af0a4299.webp" title="不同形式的投影" /></p>
<h1></h1>

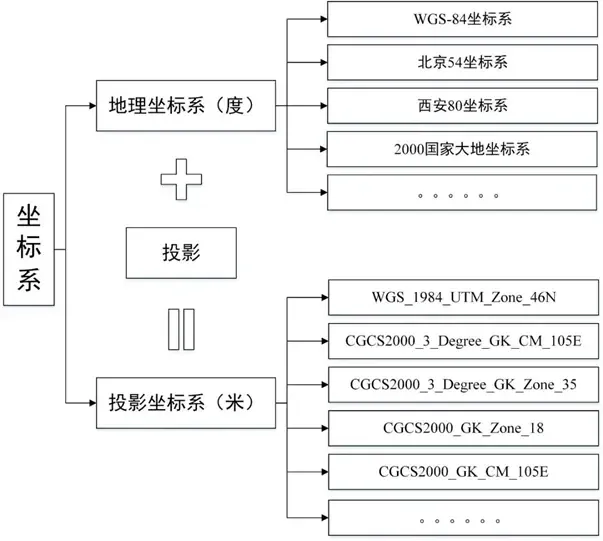

<p>地理坐标系（Geographic Coordinate System, GCS）和投影坐标系（Projected Coordinate System, PCS）是**测绘（Surveying and Mapping）、地理信息系统（Geographic Information System, GIS）、遥感（Remote Sensing, RS）<strong>领域的核心坐标体系，二者的本质差异源于</strong>地球是不规则椭球面（Irregular Ellipsoidal Earth）<strong>与</strong>地图/工程应用需要平面（Planar Application）**的核心矛盾（原表述“球面”为简化，地球实际是接近椭球的不规则曲面）。本文从定义、区别、应用、转换四个维度展开深度分析，同步补充全英文专业术语、规范公式、参数实例及实际意义说明。</p>
<h2>一、核心定义：球面与平面的本质差异</h2>
<h3>1. 地理坐标系（GCS, Geographic Coordinate System）：球面坐标体系（Spherical Coordinate System）</h3>
<p><img src="data/attachment/forum/202601/08/152441qflz29vfx20955vx.webp" alt="1d473ec4103603804f38e40790a74c1f.webp" title="1d473ec4103603804f38e40790a74c1f.webp" /></p>
<p>地理坐标系是基于**地球椭球体（Ellipsoid）<strong>的球面坐标系，核心是通过</strong>经纬度（Longitude λ, Latitude φ）**描述地表任意点的位置，其本质是对地球不规则曲面的数学近似（Mathematical Approximation），需通过大地基准面将椭球体与地球实际重力面（大地水准面Geoid）拟合。</p>
<h4>核心构成要素（Core Components）</h4>
<table>
<thead>
<tr>
<th>要素（Component）</th>
<th>作用（Function）</th>
<th>典型示例（Typical Examples）</th>
<th>参数补充与实例</th>
</tr>
</thead>
<tbody>
<tr>
<td>地球椭球体（Ellipsoid）</td>
<td>对地球形状的数学抽象，核心参数为长半轴（Semi-major Axis, a）、短半轴（Semi-minor Axis, b）、扁率（Flattening, α）扁率公式：<span class="language-math"> \alpha = \frac{a - b}{a}</span>（实际意义：描述椭球“扁平程度”，值越小越接近正球）</td>
<td>WGS84椭球（WGS84 Ellipsoid）CGCS2000椭球（CGCS2000 Ellipsoid）克拉索夫斯基椭球（Krasovsky Ellipsoid）</td>
<td>• WGS84：<span class="language-math">a=6378137.0\ \text{m}</span>，<span class="language-math">b=6356752.3142\ \text{m}</span>，<span class="language-math">\alpha≈1/298.257223563</span>• CGCS2000：<span class="language-math">a=6378137.0\ \text{m}</span>，<span class="language-math">b=6356752.3141\ \text{m}</span>，<span class="language-math">\alpha≈1/298.257222101</span>（与WGS84椭球参数几乎一致，仅扁率小数位差异）• 克拉索夫斯基：<span class="language-math">a=6378245.0\ \text{m}</span>，<span class="language-math">b=6356863.0188\ \text{m}</span>，<span class="language-math">\alpha≈1/298.3</span></td>
</tr>
<tr>
<td>大地基准面（Datum）</td>
<td>将椭球体与地球实际表面（Geoid）拟合的参数集，决定椭球的空间位置与姿态（平移、旋转、缩放）</td>
<td>WGS84基准面（WGS84 Datum, 全球通用）CGCS2000基准面（CGCS2000 Datum, 中国国家基准）北京54基准面（Beijing 54 Datum）</td>
<td>• WGS84：以地球质心为原点的地心基准面，全球统一拟合• CGCS2000：中国自主地心基准面，覆盖全中国领土，与WGS84在小区域（如单省）转换误差＜0.1m• 北京54：参心基准面（以苏联普尔科沃天文台为原点），椭球未与中国大地水准面精准拟合，区域误差可达数米</td>
</tr>
</tbody>
</table>
<h4>关键特性（Key Characteristics）</h4>
<ul>
<li>坐标单位（Coordinate Unit）：<strong>度（Degree, °）</strong>，细分可为分（Minute, ′）、秒（Second, ″）；<br />
换算关系：<span class="language-math"> 1°=60′</span>，$1′=60″<span class="language-math">，</span> 1°≈111 <span class="language-math">\text{km} </span>（赤道处经度1度的地表弧长）；<br />
经纬度是角度值，无直接的长度（Length）、面积（Area）度量意义（如纬度30°处，经度1度的弧长≈96.5km，与赤道处差异显著）。</li>
<li>空间特性（Spatial Characteristic）：<strong>椭球面无几何变形（No Distortion on Ellipsoid）</strong>，但无法直接进行距离、面积的精确计算（度与米的换算需结合具体纬度的曲率半径，如某点纬度φ的子午圈曲率半径<span class="language-math">M=\frac{a(1-e^2)}{(1-e^2\sin^2φ)^{3/2}}</span>，卯酉圈曲率半径<span class="language-math">N=\frac{a}{(1-e^2\sin^2φ)^{1/2}}</span>，其中<span class="language-math">e</span>为第一偏心率，<span class="language-math">e=\sqrt{\frac{a^2 - b^2}{a^2}}</span>）。</li>
<li>全球统一性（Global Uniformity）：同一基准面的地理坐标系可覆盖全球，适合跨区域数据整合（Cross-regional Data Integration）；但不同基准面的GCS间存在空间偏移（如北京54与CGCS2000在华北地区经纬度偏移约0.001°）。</li>
</ul>
<h3>2. 投影坐标系（PCS, Projected Coordinate System）：平面坐标体系（Planar Coordinate System）</h3>
<p>投影坐标系是通过**地图投影（Map Projection）<strong>将地理坐标系的椭球面坐标转换为</strong>平面直角坐标（Plane Rectangular Coordinate, x, y）**的体系，核心是通过数学算法平衡“球面转平面”的变形问题（Distortion Problem），为工程实践、地图绘制提供线性度量基准（Linear Measurement Benchmark）。</p>
<h4>核心构成要素（Core Components）</h4>
<table>
<thead>
<tr>
<th>要素（Component）</th>
<th>作用（Function）</th>
<th>典型示例（Typical Examples）</th>
<th>参数补充与实例</th>
</tr>
</thead>
<tbody>
<tr>
<td>地理坐标系（GCS, 基础）</td>
<td>投影坐标系的球面基准，所有PCS必须依赖某一GCS存在</td>
<td>高斯-克吕格投影基于CGCS2000UTM投影基于WGS84</td>
<td>• 中国国家标准：1:1万~1:5万地形图的高斯-克吕格投影强制绑定CGCS2000 GCS• 全球通用：UTM投影默认绑定WGS84 GCS，覆盖除南北极外的全球区域</td>
</tr>
<tr>
<td>投影方法（Projection Method）</td>
<td>球面转平面的数学算法，决定变形类型（角度/面积/长度优先保留）</td>
<td>等角投影（Conformal Projection, 墨卡托、高斯-克吕格）等积投影（Equal-area Projection, 阿尔伯斯）任意投影（Arbitrary Projection）</td>
<td>• 等角投影：保持局部角度不变（如地形图、航海图），但面积变形随纬度增大而加剧（如墨卡托投影中格陵兰岛面积看似与非洲相当，实际仅为非洲1/14）• 等积投影：保持面积不变（如土地利用统计、资源区划图），但角度/形状有轻微变形• 任意投影：无严格变形约束（如旅游地图），兼顾可读性与变形控制</td>
</tr>
<tr>
<td>投影参数（Projection Parameters）</td>
<td>约束投影的适用区域，控制变形范围与坐标偏移</td>
<td>中央经线（Central Meridian）标准纬线（Standard Parallel）坐标偏移量（Coordinate Offset）比例因子（Scale Factor）</td>
<td>• 中央经线：高斯-克吕格6度带中央经线<span class="language-math"> \lambda_0=6n-3</span>（n为带号，中国n=13~23），3度带<span class="language-math">\lambda_0=3n</span>（n=24~45）；例：北京（116.4°E）属于3度带n=39，<span class="language-math">\lambda_0=117°E</span>• 标准纬线：阿尔伯斯投影（中国区域）标准纬线为25°N、47°N，可将中国大部分区域面积变形控制在±0.1%内• 坐标偏移量：高斯-克吕格y轴偏移500km（避免负值），x轴赤道偏移0m（北半球x恒为正）；例：某点y=532000m → 实际东向偏移=532000-500000=32000m• 比例因子：高斯-克吕格中央经线比例因子<span class="language-math">k_0=0.9996</span>（控制中央经线处长度变形＜0.04%）</td>
</tr>
</tbody>
</table>
<h4>关键特性（Key Characteristics）</h4>
<ul>
<li>坐标单位（Coordinate Unit）：<strong>米</strong>（Meter, m）、<strong>千米</strong>（Kilometer, km）<strong>等线性单位</strong>，可直接计算距离、面积、角度；<br />
实例：高斯-克吕格投影下，北京某两点坐标<span class="language-math">(x_1=4318000\ \text{m}, y_1=532000\ \text{m})</span>、<span class="language-math">(x_2=4319000\ \text{m}, y_2=532000\ \text{m})</span>，两点距离=1000m（直接差值计算）。</li>
<li>空间特性（Spatial Characteristic）：<strong>必然存在变形（Inevitable Distortion）</strong>（角度、面积、长度三者不可兼得）；<br />
变形规律：投影区域范围越小，变形越小（如3度带高斯-克吕格投影变形＜0.1%，6度带＜0.3%）；低纬度区域（如赤道）投影变形大于中纬度（如中国华北）。</li>
<li>区域局限性（Regional Limitation）：同一投影坐标系仅适合特定区域；<br />
实例：UTM投影在高纬度（如60°N以北）长度变形＞1%，无法用于高精度测绘；高斯-克吕格投影在南半球需调整x轴偏移规则（避免负值）。</li>
</ul>
<h2>二、核心区别：从基准到应用的全方位对比</h2>
<table>
<thead>
<tr>
<th>对比维度（Comparison Dimension）</th>
<th>地理坐标系（GCS, Geographic Coordinate System）</th>
<th>投影坐标系（PCS, Projected Coordinate System）</th>
<th>补充说明</th>
</tr>
</thead>
<tbody>
<tr>
<td>空间本质（Spatial Essence）</td>
<td>椭球面坐标系，描述地球表面的球面位置（Spherical Position）</td>
<td>平面坐标系，描述椭球面投影后的平面位置（Planar Position）</td>
<td>GCS是对地球的“真实还原”，PCS是“平面化简化”</td>
</tr>
<tr>
<td>坐标基准（Coordinate Datum）</td>
<td>地球椭球体（Ellipsoid）+ 大地基准面（Datum）</td>
<td>基于某一GCS + 投影方法（Projection Method）+ 投影参数（Projection Parameters）</td>
<td>PCS的精度完全依赖底层GCS的精度（如基于北京54 GCS的PCS，整体误差＞5m）</td>
</tr>
<tr>
<td>坐标单位（Coordinate Unit）</td>
<td>角度单位（Angular Unit：度°、分′、秒″）</td>
<td>线性单位（Linear Unit：米m、千米km）</td>
<td>角度转线性需结合曲率半径，线性单位可直接度量</td>
</tr>
<tr>
<td>变形特性（Distortion Characteristic）</td>
<td>无变形（椭球面本身无几何变形）</td>
<td>必然变形（角度/面积/长度三选一优先保留）</td>
<td>等角投影≈“保方向”，等积投影≈“保大小”，无法两全</td>
</tr>
<tr>
<td>度量能力（Measurement Capability）</td>
<td>无法直接计算距离、面积（需球面三角公式）</td>
<td>可直接进行线性、面积、角度的精确度量</td>
<td>例：GCS计算北京到上海距离需用球面余弦公式，PCS仅需平面两点距离公式</td>
</tr>
<tr>
<td>适用范围（Application Scope）</td>
<td>全球/跨区域范围（如全球气候研究、GPS定位）</td>
<td>局部/区域范围（如城市规划、地形图测绘）</td>
<td>跨区域使用PCS会导致变形失控（如用中国高斯-克吕格投影绘制全球地图，两极变形＞100%）</td>
</tr>
<tr>
<td>数据关联性（Data Correlation）</td>
<td>可独立存在，是PCS的基础（Fundamental of PCS）</td>
<td>必须依赖GCS，无法独立存在（Dependent on GCS）</td>
<td>仅修改PCS名称但未关联GCS，会导致“伪坐标”（如标注“CGCS2000高斯投影”但实际绑定WGS84 GCS）</td>
</tr>
</tbody>
</table>
<h3>易混淆点澄清（Clarification of Confusing Points）</h3>
<ul>
<li><strong>误区1（Misunderstanding 1）</strong>：WGS84是投影坐标系？<br />
→ 错误（Incorrect）！WGS84是<strong>地理坐标系（GCS）</strong>，UTM/WGS84（Universal Transverse Mercator/WGS84）才是投影坐标系（PCS）；<br />
补充：UTM投影将全球分为60个6度带，中国覆盖UTM带号为43~53，每个带的中央经线比例因子<span class="language-math">k_0=0.9996</span>。</li>
<li><strong>误区2（Misunderstanding 2）</strong>：投影坐标系的变形是误差（Error）？<br />
→ 不是（No）！变形是球面转平面的必然结果（Inevitable Result），投影的核心是<strong>按需选择变形类型（Select Distortion Type on Demand）</strong>；<br />
补充：变形≠误差，误差是“计算错误”，变形是“数学妥协”（如地形图选等角投影保证方向准确，统计地图选等积投影保证面积真实）。</li>
</ul>
<h2>三、典型应用场景：按需选择坐标系</h2>
<h3>1. 地理坐标系（GCS）的应用场景（Application Scenarios）</h3>
<p>GCS的核心优势是<strong>全球覆盖（Global Coverage）、无区域限制（No Regional Restriction）</strong>，适合跨大范围、无需精确线性度量的场景：</p>
<ul>
<li><strong>GPS/北斗定位（GPS/BDS Positioning）</strong>：卫星定位系统直接输出WGS84 GCS经纬度（如北京天安门：116.3975°E，39.9088°N），默认采用WGS84 GCS（全球统一基准，便于跨国家定位）；<br />
补充：北斗三号系统可输出CGCS2000 GCS坐标，与WGS84偏差＜0.1m，满足国内高精度定位需求。</li>
<li><strong>全球遥感数据整合（Global Remote Sensing Data Integration）</strong>：Landsat、Sentinel卫星原始影像坐标为WGS84 GCS，可直接拼接全球影像（如亚马逊雨林、南极冰盖），无需多次投影转换；<br />
补充：若强行将全球遥感影像转为单一PCS（如UTM），高纬度区域影像会出现严重拉伸变形。</li>
<li><strong>跨国家/大洲的GIS分析（Cross-country/Continent GIS Analysis）</strong>：如全球人口分布、气候变化研究，使用GCS可避免多次投影转换的误差累积（Error Accumulation）；<br />
实例：IPCC（政府间气候变化专门委员会）的全球气候模型数据均采用WGS84 GCS，保证跨区域分析的一致性。</li>
<li><strong>导航系统的基础坐标（Basic Coordinate of Navigation System）</strong>：船舶、飞机的导航系统以经纬度为基础坐标，可直接与全球导航地图匹配（Map Matching）；<br />
补充：船舶导航最终会将GCS经纬度转换为墨卡托投影PCS（等角），保证航向角计算准确。</li>
</ul>
<h3>2. 投影坐标系（PCS）的应用场景（Application Scenarios）</h3>
<p>PCS的核心优势是<strong>线性度量能力（Linear Measurement Capability）</strong>，适合局部区域的精确测绘、工程实践与定量分析：</p>
<ul>
<li><strong>大比例尺地形图测绘（Large-scale Topographic Map Surveying）</strong>：中国1:1万~1:5万地形图采用<strong>高斯-克吕格投影（Gauss-Kruger Projection）</strong>（3度带/6度带），等角特性保证地形轮廓、方向关系不畸变；<br />
补充：1:1万地形图强制用3度带（变形＜0.1%），1:5万可用6度带（变形＜0.3%），满足工程测绘精度要求。</li>
<li><strong>城市规划与工程测量（Urban Planning and Engineering Surveying）</strong>：如道路长度计算、地块面积确权、建筑坐标放样，需使用米制单位的PCS；<br />
实例：北京城建采用CGCS2000高斯-克吕格3度带（中央经线117°E），某地块坐标<span class="language-math">(x=4318500\ \text{m}, y=532500\ \text{m})</span>，面积可通过x/y坐标直接计算（误差＜0.01%）。</li>
<li><strong>资源调查与区划（Resource Survey and Zoning）</strong>：如农田面积统计、森林资源监测，采用<strong>等积投影（Equal-area Projection）</strong>（如阿尔伯斯投影）；<br />
补充：中国全国土地利用调查采用阿尔伯斯等积投影（标准纬线25°N、47°N），全国面积变形＜0.1%，保证统计数据准确。</li>
<li><strong>航海与航空制图（Marine and Aeronautical Cartography）</strong>：采用<strong>墨卡托投影（Mercator Projection）</strong>（等角投影），保证航线方向与实际航向一致；<br />
补充：墨卡托投影中，恒向线（航线）为直线，船员可直接按罗盘航向航行，无需频繁调整角度。</li>
</ul>
<h2>四、坐标系转换：原理、类型与工具</h2>
<p>坐标系转换（Coordinate System Transformation）的核心是<strong>明确转换的“源”（Source）与“目标”（Target）坐标系参数</strong>，转换本质是不同空间基准（Spatial Datum）或不同维度（椭球面/平面）坐标的数学映射（Mathematical Mapping）。根据转换对象不同，分为两大类：<strong>地理坐标系间的转换（GCS-GCS Transformation）</strong>、<strong>地理坐标系与投影坐标系的转换（GCS-PCS Transformation）</strong>。</p>
<h3>1. 转换的核心前提（Core Premises of Transformation）</h3>
<p>无论是哪种转换，必须明确两个关键参数集，否则会导致转换结果错误：</p>
<ul>
<li>源坐标系与目标坐标系的<strong>基准面参数（Datum Parameters）</strong>（椭球体长半轴a、短半轴b、扁率α，或基准面转换参数<span class="language-math">ΔX/ΔY/ΔZ/ωx/ωy/ωz/m</span>）；</li>
<li>若涉及投影转换，需明确<strong>投影方法与参数（Projection Method and Parameters）</strong>（中央经线、标准纬线、偏移量、比例因子）；<br />
补充：仅修改坐标系“名称”未调整坐标值的行为称为“伪转换”（如将“WGS84经纬度”标注为“CGCS2000经纬度”但未做参数转换），会导致数据偏移。</li>
</ul>
<h3>2. 类型一：地理坐标系间的转换（大地基准面转换，Datum Transformation）</h3>
<h4>适用场景（Application Scenario）</h4>
<p>将不同基准面的地理坐标进行转换（如WGS84 GCS转CGCS2000 GCS、北京54 GCS转CGCS2000 GCS），本质是<strong>不同椭球面坐标系的空间位置拟合（Spatial Position Fitting）</strong>（因不同基准面的椭球体空间位置、姿态不同）。</p>
<h4>转换原理与参数（Transformation Principle and Parameters）</h4>
<p>核心是通过“平移（Translation）、旋转（Rotation）、缩放（Scaling）”三维空间变换，将源坐标系的大地坐标（经纬度）先转换为空间直角坐标（X,Y,Z），再通过变换公式拟合到目标坐标系的基准面上，最后转回经纬度。</p>
<h5>步骤1：经纬度（λ, φ, H）转空间直角坐标（X,Y,Z）</h5>
<p>（H为大地高，即点到椭球面的垂直距离，实例中H可取区域平均高程，如华北地区H≈500m）<br />
公式：</p>
<div class="language-math">\begin{cases}
X = (N + H) \cdot \cosφ \cdot \cosλ \\
Y = (N + H) \cdot \cosφ \cdot \sinλ \\
Z = (N(1 - e^2) + H) \cdot \sinφ
\end{cases}</div>
<p>参数说明与实例：</p>
<table>
<thead>
<tr>
<th>参数</th>
<th>符号</th>
<th>实际意义</th>
<th>实例（北京天安门，WGS84 GCS）</th>
</tr>
</thead>
<tbody>
<tr>
<td>卯酉圈曲率半径</td>
<td><span class="language-math">N</span></td>
<td>该纬度处椭球面的水平曲率半径</td>
<td><span class="language-math">φ=39.9088°</span>，<span class="language-math">N≈6378137 / \sqrt{1 - e^2\sin^239.9088°}≈6388946.5\ \text{m}</span></td>
</tr>
<tr>
<td>第一偏心率</td>
<td><span class="language-math">e</span></td>
<td>椭球扁平程度的另一种表达</td>
<td>WGS84：<span class="language-math">e≈0.0818191908</span></td>
</tr>
<tr>
<td>大地高</td>
<td><span class="language-math">H</span></td>
<td>点到椭球面的垂直距离</td>
<td>天安门大地高≈50m</td>
</tr>
<tr>
<td>计算结果</td>
<td><span class="language-math">X,Y,Z</span></td>
<td>空间直角坐标（地心为原点）</td>
<td><span class="language-math">X≈4436564.5\ \text{m}</span>，<span class="language-math">Y≈438637.5\ \text{m}</span>，<span class="language-math">Z≈4046567.8\ \text{m}</span></td>
</tr>
</tbody>
</table>
<h5>步骤2：空间直角坐标的七参数转换</h5>
<p>公式：</p>
<div class="language-math">\begin{bmatrix}
X_{target} \\
Y_{target} \\
Z_{target}
\end{bmatrix}
=
\begin{bmatrix}
X_{source} + ΔX \\
Y_{source} + ΔY \\
Z_{source} + ΔZ
\end{bmatrix}
+
m \cdot
\begin{bmatrix}
0 & -ω_z & ω_y \\
ω_z & 0 & -ω_x \\
-ω_y & ω_x & 0
\end{bmatrix}
\cdot
\begin{bmatrix}
X_{source} \\
Y_{source} \\
Z_{source}
\end{bmatrix}</div>
<p>（注：旋转参数ωx/ωy/ωz以弧度为单位，实际应用中常以“秒”为单位给出，需转换为弧度：<span class="language-math"> 1″≈4.8481368×10^{-6}\ \text{rad}</span>）</p>
<p>参数说明与实例（北京54 GCS转CGCS2000 GCS，华北区域）：</p>
<table>
<thead>
<tr>
<th>参数</th>
<th>符号</th>
<th>实际意义</th>
<th>实例值</th>
</tr>
</thead>
<tbody>
<tr>
<td>平移参数（X/Y/Z方向）</td>
<td><span class="language-math">ΔX,ΔY,ΔZ</span></td>
<td>源椭球中心相对于目标椭球中心的偏移量</td>
<td><span class="language-math">ΔX=-5\ \text{m}</span>，<span class="language-math">ΔY=145\ \text{m}</span>，<span class="language-math">ΔZ=85\ \text{m}</span>（X西偏5m，Y北偏145m，Z高偏85m）</td>
</tr>
<tr>
<td>旋转参数（绕X/Y/Z轴）</td>
<td><span class="language-math">ω_x,ω_y,ω_z</span></td>
<td>源椭球相对于目标椭球的旋转角度</td>
<td><span class="language-math">ω_x=-0.015″≈-7.27×10^{-8}\ \text{rad}</span>，<span class="language-math">ω_y=-0.018″≈-8.73×10^{-8}\ \text{rad}</span>，<span class="language-math">ω_z=-0.003″≈-1.45×10^{-8}\ \text{rad}</span>（旋转角度极小，仅影响高精度转换）</td>
</tr>
<tr>
<td>缩放参数</td>
<td><span class="language-math">m</span></td>
<td>源椭球相对于目标椭球的缩放比例</td>
<td><span class="language-math">m=0.0000012=1.2×10^{-6}</span>（即缩放1.2ppm，百万分之1.2）</td>
</tr>
</tbody>
</table>
<h5>步骤3：空间直角坐标转回经纬度（逆向公式）</h5>
<p>公式（核心步骤）：</p>
<div class="language-math">\begin{cases}
φ = \arctan\left(\frac{Z + e^2 N \sinφ}{r}\right) \quad (迭代计算) \\
λ = \arctan\left(\frac{Y}{X}\right) \\
H = \frac{r}{\cosφ} - N
\end{cases}</div>
<p>（<span class="language-math">r=\sqrt{X^2 + Y^2}</span>，φ需迭代计算至收敛，精度可达<span class="language-math"> 10^{-8^\circ}</span>）</p>
<h5>三参数与七参数的适用场景对比</h5>
<table>
<thead>
<tr>
<th>转换类型</th>
<th>参数组成</th>
<th>适用场景</th>
<th>实例</th>
</tr>
</thead>
<tbody>
<tr>
<td>三参数转换</td>
<td><span class="language-math">ΔX,ΔY,ΔZ</span></td>
<td>小区域（＜100km×100km）、基准面差异小的场景</td>
<td>WGS84转CGCS2000（中国大部分区域）：<span class="language-math">ΔX=0</span>，<span class="language-math">ΔY=0</span>，<span class="language-math">ΔZ=0</span>（误差＜0.1m）</td>
</tr>
<tr>
<td>七参数转换</td>
<td><span class="language-math">ΔX,ΔY,ΔZ,ω_x,ω_y,ω_z,m</span></td>
<td>大区域（＞100km×100km）、高精度要求的场景</td>
<td>北京54转CGCS2000（全国范围）：需分区域设置七参数，如华北/华东/华南参数不同</td>
</tr>
</tbody>
</table>
<h3>3. 类型二：地理坐标系与投影坐标系的转换（投影变换，Projection Transformation）</h3>
<p>这是最常用的转换类型，分为<strong>正向投影（Forward Projection：GCS→PCS）<strong>和</strong>逆向投影（Inverse Projection：PCS→GCS）</strong>，核心是投影公式的正/逆运算。以下以高斯-克吕格投影（中国主流）为例详细说明。</p>
<h4>正向投影：经纬度（λ, φ）转平面直角坐标（x, y）</h4>
<p><strong>步骤1：确定投影带与中央经线</strong></p>
<ul>
<li>6度带：<span class="language-math">n = \lfloor \frac{λ + 3}{6} \rfloor</span>，中央经线<span class="language-math">λ_0=6n-3</span>；</li>
<li>3度带：<span class="language-math">n = \lfloor \frac{λ}{3} \rfloor + 1</span>，中央经线<span class="language-math">λ_0=3n</span>；<br />
实例：北京（λ=116.4°E）→ 3度带n=39，<span class="language-math">λ_0=117°E</span>。</li>
</ul>
<p><strong>步骤2：经纬度归化（将λ, φ转换为相对中央经线的偏移值）</strong></p>
<div class="language-math">l = λ - λ_0 \quad (l为经度差，以弧度为单位)</div>
<p>实例：<span class="language-math">l=116.4°-117°=-0.6°≈-0.010472\ \text{rad}</span>。</p>
<p><strong>步骤3：计算子午线弧长X（赤道到该纬度的椭球面弧长）</strong><br />
公式（简化版，适用于WGS84/CGCS2000椭球）：</p>
<div class="language-math">X = a_0φ - a_2\sin2φ + a_4\sin4φ - a_6\sin6φ</div>
<p>其中：<br />
<span class="language-math">a_0 = a(1 - e^2)(1 + \frac{3e^2}{4} + \frac{45e^4}{64} + \frac{175e^6}{256})</span>；<br />
<span class="language-math">a_2 = a(1 - e^2)(\frac{3e^2}{8} + \frac{45e^4}{128} + \frac{175e^6}{512})</span>；<br />
<span class="language-math">a_4 = a(1 - e^2)(\frac{15e^4}{256} + \frac{525e^6}{4096})</span>；<br />
<span class="language-math">a_6 = a(1 - e^2)(\frac{35e^6}{3072})</span>；<br />
实例：北京φ=39.9088°→ X≈4418140.5m（赤道到39.9088°N的子午线弧长）。</p>
<p><strong>步骤4：计算平面直角坐标x, y</strong></p>
<div class="language-math">\begin{cases}
x = X + \frac{N}{2}\sinφ\cosφ \cdot l^2 + \frac{N}{24}\sinφ\cos^3φ(5 - \tan^2φ + 9η^2 + 4η^4) \cdot l^4 \\
y' = N\cosφ \cdot l + \frac{N}{6}\cos^3φ(1 - \tan^2φ + η^2) \cdot l^3 \\
y = y' + 500000\ \text{m} \quad (y轴偏移，避免负值)
\end{cases}</div>
<p>（<span class="language-math">η=e'\sinφ</span>，<span class="language-math">e'</span>为第二偏心率，<span class="language-math">e'=\sqrt{\frac{a^2 - b^2}{b^2}}</span>；<span class="language-math">\tanφ=\sinφ/\cosφ</span>）</p>
<p>参数实例（北京天安门，CGCS2000 3度带）：</p>
<table>
<thead>
<tr>
<th>参数</th>
<th>计算值</th>
<th>实际意义</th>
</tr>
</thead>
<tbody>
<tr>
<td>x</td>
<td>≈4418145.2m</td>
<td>平面直角坐标x（北向），相对于赤道的偏移</td>
</tr>
<tr>
<td>y'</td>
<td>≈-32000.5m</td>
<td>未偏移的y坐标（西向32000.5m）</td>
</tr>
<tr>
<td>y</td>
<td>≈500000 - 32000.5 = 467999.5m</td>
<td>偏移后的y坐标（东向基准500km）</td>
</tr>
</tbody>
</table>
<h4>逆向投影：平面直角坐标（x, y）转经纬度（λ, φ）</h4>
<p>核心是正向公式的逆运算，步骤如下：</p>
<ol>
<li>反向偏移：<span class="language-math">y' = y - 500000\ \text{m}</span>（还原真实横向偏移）；</li>
<li>迭代计算：根据x值反推纬度φ（通过子午线弧长公式逆运算）；</li>
<li>计算经度差l：<span class="language-math">l = \frac{y'}{N\cosφ} - \frac{y'^3}{6N^3\cos^3φ}(1 - \tan^2φ + η^2)</span>；</li>
<li>还原经度：<span class="language-math">λ = λ_0 + l</span>；</li>
<li>验证修正：检查φ/λ是否在投影带范围内（如3度带λ∈[λ0-1.5°, λ0+1.5°]），修正计算误差。</li>
</ol>
<p>实例：已知北京某点PCS坐标（x=4418145.2m，y=467999.5m）→ 逆向计算得λ=116.4°E，φ=39.9088°N（与原GCS坐标一致）。</p>
<h3>4. 常用转换工具与方法（Common Transformation Tools and Methods）</h3>
<table>
<thead>
<tr>
<th>工具类型（Tool Type）</th>
<th>典型工具（Typical Tools）</th>
<th>适用场景（Application Scenarios）</th>
<th>核心优势（Core Advantages）</th>
<th>参数补充</th>
</tr>
</thead>
<tbody>
<tr>
<td>专业GIS软件（Professional GIS Software）</td>
<td>ArcGIS、QGIS（开源）、SuperMap</td>
<td>批量GIS数据转换（如shp、tiff、gdb格式），自定义投影参数</td>
<td>支持多种坐标系与投影类型，可视化操作，精度可控</td>
<td>• ArcGIS：可自定义七参数/三参数，支持“地理变换”（Geographic Transformation）如“WGS_1984_To_CGCS2000_1”• QGIS：集成Proj4库，可直接输入投影参数字符串（如“+proj=gk +zone=39 +datum=CGCS2000 +units=m”）</td>
</tr>
<tr>
<td>坐标转换软件（Coordinate Transformation Software）</td>
<td>CoordMG、高斯投影计算工具、COORD</td>
<td>单点/小批量坐标转换，测绘人员现场计算与验证</td>
<td>轻量高效，操作简单，支持手动输入参数计算</td>
<td>• CoordMG：支持高斯-克吕格3/6度带正反算，可导入七参数文件• 高斯投影计算工具：实时显示每一步计算结果，便于验证参数正确性</td>
</tr>
<tr>
<td>在线转换工具（Online Transformation Tools）</td>
<td>天地图坐标转换API（Tianditu Coordinate Transformation API）、GPS在线转换平台</td>
<td>快速验证转换结果，非专业用户临时使用</td>
<td>无需安装软件，随时随地可用，支持常用坐标系转换</td>
<td>• 天地图API：支持WGS84→GCJ02（高德/百度地图加密坐标）→CGCS2000转换，接口参数需传入经纬度/平面坐标、转换类型</td>
</tr>
<tr>
<td>编程接口（Programming Interfaces）</td>
<td>Proj4（开源投影库）、GDAL/OGR、ArcPy</td>
<td>批量自动化转换，开发人员集成到GIS系统中</td>
<td>高度自定义，支持大规模数据批量处理，适配系统开发需求</td>
<td>• Proj4：投影参数字符串示例（CGCS2000 3度带39带）：“+proj=gk +lat_0=0 +lon_0=117 +k=1 +x_0=500000 +y_0=0 +ellps=cgcs2000 +units=m +no_defs”</td>
</tr>
</tbody>
</table>
<h2>五、总结：坐标系的选择与转换原则</h2>
<ol>
<li>
<p><strong>选择原则（Selection Principle）</strong>：</p>
<ul>
<li>大范围（全球/全国）、跨区域分析→用GCS（如WGS84/CGCS2000）；</li>
<li>小范围（城市/县域）、工程度量→用PCS（如高斯-克吕格/UTM）；</li>
<li>数据整合→优先用GCS（避免多次投影变形），数据应用→优先用PCS（便于度量）；<br />
核心：匹配应用场景的空间范围与度量需求，避免因坐标系选择不当导致分析误差（如用UTM投影绘制北极地图，变形＞100%）。</li>
</ul>
</li>
<li>
<p><strong>转换原则（Transformation Principle）</strong>：<br />
① 优先明确源/目标坐标系的基准面参数，杜绝“伪转换”；<br />
② 大区域（＞100km）、高精度（＜0.1m）→七参数转换；小区域、低精度→三参数转换；<br />
③ 投影类型匹配场景：等角→地形图/导航，等积→面积统计，任意→一般制图；<br />
④ 转换后需验证：用已知控制点（如GPS控制点）检查转换误差（误差＞1m需重新核对参数）。</p>
</li>
<li>
<p><strong>核心关系（Core Relationship）</strong>：<br />
<strong>PCS是GCS的平面化表达（Planar Expression of GCS），GCS是PCS的球面基础（Spherical Foundation of PCS）</strong>，二者共同构成了地表空间定位（Spatial Positioning）的完整技术体系，支撑测绘、GIS、遥感等领域的各类应用。</p>
</li>
</ol>
<h2>附录：常用英文术语对照表（Appendix: Common English Terminology Comparison Table）</h2>
<table>
<thead>
<tr>
<th>中文术语（Chinese Terminology）</th>
<th>英文术语（English Terminology）</th>
<th>缩写（Abbreviation）</th>
<th>补充说明</th>
</tr>
</thead>
<tbody>
<tr>
<td>地理坐标系</td>
<td>Geographic Coordinate System</td>
<td>GCS</td>
<td>核心为经纬度，基于椭球面</td>
</tr>
<tr>
<td>投影坐标系</td>
<td>Projected Coordinate System</td>
<td>PCS</td>
<td>核心为平面直角坐标，基于投影算法</td>
</tr>
<tr>
<td>地球椭球体</td>
<td>Ellipsoid</td>
<td>-</td>
<td>数学抽象，含长半轴/短半轴/扁率参数</td>
</tr>
<tr>
<td>大地基准面</td>
<td>Datum</td>
<td>-</td>
<td>椭球与地球实际表面的拟合参数集</td>
</tr>
<tr>
<td>经纬度</td>
<td>Longitude and Latitude</td>
<td>λ, φ</td>
<td>λ（经度）：东西向，φ（纬度）：南北向</td>
</tr>
<tr>
<td>平面直角坐标</td>
<td>Plane Rectangular Coordinate</td>
<td>x, y</td>
<td>x：北向，y：东向（高斯-克吕格）</td>
</tr>
<tr>
<td>地图投影</td>
<td>Map Projection</td>
<td>-</td>
<td>球面转平面的数学算法</td>
</tr>
<tr>
<td>等角投影</td>
<td>Conformal Projection</td>
<td>-</td>
<td>保角度，变形：面积＞长度＞角度</td>
</tr>
<tr>
<td>等积投影</td>
<td>Equal-area Projection</td>
<td>-</td>
<td>保面积，变形：角度＞长度＞面积</td>
</tr>
<tr>
<td>高斯-克吕格投影</td>
<td>Gauss-Kruger Projection</td>
<td>-</td>
<td>中国主流等角投影，3/6度带划分</td>
</tr>
<tr>
<td>墨卡托投影</td>
<td>Mercator Projection</td>
<td>-</td>
<td>航海常用等角投影，高纬度变形大</td>
</tr>
<tr>
<td>UTM投影</td>
<td>Universal Transverse Mercator Projection</td>
<td>UTM</td>
<td>全球60个6度带，比例因子0.9996</td>
</tr>
<tr>
<td>中央经线</td>
<td>Central Meridian</td>
<td>λ₀</td>
<td>投影带的中心经线，控制变形范围</td>
</tr>
<tr>
<td>标准纬线</td>
<td>Standard Parallel</td>
<td>φ₀</td>
<td>等积投影的基准纬线，减小面积变形</td>
</tr>
<tr>
<td>三参数转换</td>
<td>Three-Parameter Transformation</td>
<td>-</td>
<td>仅平移（ΔX,ΔY,ΔZ），小区域适用</td>
</tr>
<tr>
<td>七参数转换</td>
<td>Seven-Parameter Transformation</td>
<td>-</td>
<td>平移+旋转+缩放，大区域高精度适用</td>
</tr>
<tr>
<td>空间直角坐标</td>
<td>Spatial Rectangular Coordinate</td>
<td>X,Y,Z</td>
<td>地心为原点的三维直角坐标</td>
</tr>
<tr>
<td>大地高</td>
<td>Geodetic Height</td>
<td>H</td>
<td>点到椭球面的垂直距离</td>
</tr>
<tr>
<td>第一偏心率</td>
<td>First Eccentricity</td>
<td>e</td>
<td>椭球扁平程度参数，<span class="language-math">e=\sqrt{(a²-b²)/a²}</span></td>
</tr>
<tr>
<td>地理信息系统</td>
<td>Geographic Information System</td>
<td>GIS</td>
<td>坐标系应用的核心平台</td>
</tr>
<tr>
<td>遥感</td>
<td>Remote Sensing</td>
<td>RS</td>
<td>多采用GCS进行数据整合</td>
</tr>
</tbody>
</table>
<blockquote>
<p>注：本文补充的参数实例均为华北地区（北京）典型值，不同区域（如华南、西北）的转换参数需以当地测绘部门发布的官方参数为准；公式均基于WGS84/CGCS2000椭球推导，适配中国主流坐标系应用场景。</p>
</blockquote>

[理论知识] 地理坐标系与投影坐标系的深度解析

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

温馨提示：

回复

浏览过的版块
