地图制图与地理信息基础理论详解

digger · 发表于 2026-1-8 14:42:59

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？立即注册微信登陆 QQ登录 sms 手机登录

×

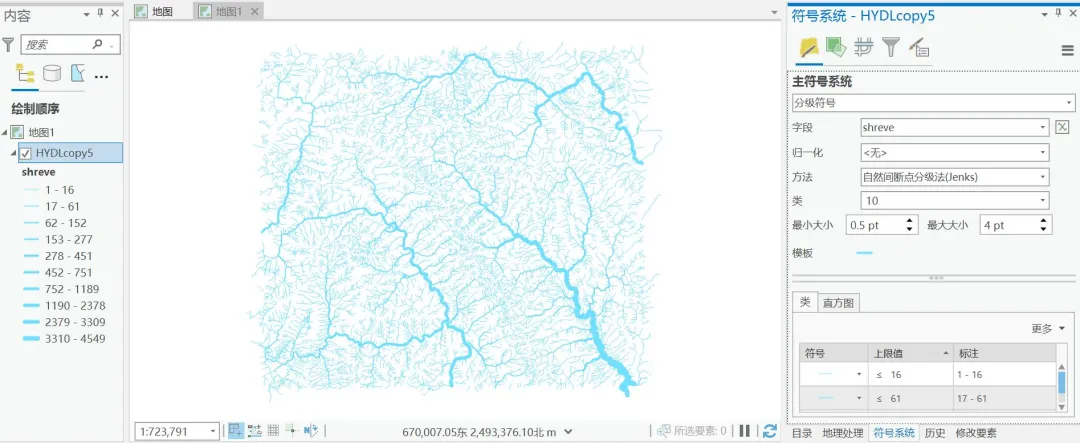

<p><img src="data/attachment/forum/202601/08/144210gwziuuy3hh8hhiwj.webp" alt="f9e415adb2365d7eb702934b72aa59ee.webp" title="地理信息地图制作成果" /></p>
<h2>目录</h2>
<ol>
<li>引言</li>
<li>核心概念界定</li>
<li>地图制图基础理论</li>
<li>地理信息核心理论</li>
<li>关键公式与参数解析</li>
<li>实际操作案例</li>
<li>应用原则与规范</li>
<li>总结</li>
</ol>
<h2>1. 引言</h2>
<p>地图制图与地理信息是测绘学科中连接“数据采集”与“实际应用”的核心环节——地图制图通过标准化的符号、投影和注记，将三维地理空间信息转化为直观的二维地图；地理信息则聚焦空间数据的采集、存储、分析与应用，构建数字化的空间信息服务体系。</p>
<p>二者的核心价值在于：将分散的测量数据转化为有价值的空间信息产品，为城市规划、资源调查、灾害应急、导航定位等领域提供决策支持。本文将系统讲解地图制图的核心原理、地理信息的基础框架、关键公式应用及实操案例，全面覆盖从理论到实践的核心知识点。</p>
<h2>2. 核心概念界定</h2>
<h3>2.1 地图的本质与基本要素</h3>
<ul>
<li><strong>地图定义</strong>：按照一定的数学法则、符号系统和制图规范，将地球表面的地理事物和现象缩绘在平面上的图形，具有<strong>可量测性、直观性、概括性</strong>三大特性。</li>
<li><strong>三大基本要素</strong>：
<ol>
<li>数学要素：坐标系统、投影方法、比例尺、图廓（保障地图的可量测性）；</li>
<li>地理要素：地物（人工建筑、道路、水系等）、地貌（山地、平原、丘陵等）（地图的核心内容）；</li>
<li>辅助要素：图例、注记、比例尺bar、指北针、编制说明（保障地图的可读性）。</li>
</ol>
</li>
</ul>
<h3>2.2 地理信息的核心特性</h3>
<p>地理信息（Geographic Information, GI）是指与地理空间位置相关联的信息，具有三大核心特性：</p>
<ul>
<li><strong>空间特征</strong>：包含地理位置（坐标）和空间关系（如邻接、包含、距离），是地理信息与其他信息的本质区别；</li>
<li><strong>属性特征</strong>：描述地理事物的非空间信息（如道路的名称、宽度、材质，建筑物的用途、层数）；</li>
<li><strong>时间特征</strong>：地理事物随时间的动态变化（如土地利用类型的变更、道路的扩建）。</li>
</ul>
<h3>2.3 空间数据的核心类型</h3>
<p>空间数据是地理信息的载体，按数据结构分为两类，二者各有适用场景：</p>
<table>
<thead>
<tr>
<th>数据类型</th>
<th>定义</th>
<th>核心特征</th>
<th>适用场景</th>
<th>示例</th>
</tr>
</thead>
<tbody>
<tr>
<td>矢量数据</td>
<td>以点、线、面等几何图形表示地理事物，通过坐标串存储</td>
<td>精度高、可量测、数据量小</td>
<td>地形图制图、城市规划、导航地图</td>
<td>道路（线）、建筑物（面）、公交站（点）</td>
</tr>
<tr>
<td>栅格数据</td>
<td>以像素矩阵表示地理事物，每个像素存储对应位置的属性值</td>
<td>直观性强、便于空间分析</td>
<td>遥感影像、地形地貌渲染、灾害范围识别</td>
<td>卫星影像、DEM（数字高程模型）、土地利用分布图</td>
</tr>
</tbody>
</table>
<h2>3. 地图制图基础理论</h2>
<h3>3.1 比例尺与比例尺精度</h3>
<h4>3.1.1 比例尺定义与表示方法</h4>
<ul>
<li>
<p><strong>定义</strong>：地图上某线段的长度与实地对应线段长度的比值，公式为：</p>
<div class="language-math">1:M = \frac{l}{L}</div>
<p>其中，<span class="language-math">M</span> 为比例尺分母，<span class="language-math">l</span> 为地图上线段长度，<span class="language-math">L</span> 为实地线段长度。</p>
</li>
<li>
<p><strong>表示方法</strong>：</p>
<ul>
<li>数字式：如 1:10000、1:50000；</li>
<li>线段式：在地图上绘制带刻度的线段，直接标注实地距离；</li>
<li>文字式：如“图上1厘米代表实地100米”。</li>
</ul>
</li>
</ul>
<h4>3.1.2 比例尺精度</h4>
<ul>
<li><strong>定义</strong>：地形图上0.1mm（人眼能分辨的最小距离）所对应的实地距离，是判断地图能否表示某一地物的临界指标，公式为：
<div class="language-math">M_{精度} = 0.1\ \text{mm} \times M</div>
</li>
<li><strong>实际意义</strong>：比例尺越大（分母越小），精度越高，能表示的地物越详细。
<ul>
<li>示例：1:1万地图的比例尺精度 = 0.1mm×10000 = 1m，即实地1m以上的地物可在图上表示；</li>
<li>1:10万地图的比例尺精度 = 0.1mm×100000 = 10m，仅能表示实地10m以上的地物。</li>
</ul>
</li>
</ul>
<h3>3.2 地图投影的地图制图应用</h3>
<p>地图投影的核心是解决“球面到平面的转换”，在地图制图中需根据用途选择合适的投影：</p>
<ul>
<li><strong>等角投影</strong>（如高斯-克吕格投影）：保持角度不变，适合需要量测方向和距离的地图（如地形图、导航地图）；</li>
<li><strong>等积投影</strong>：保持面积不变，适合需要量测面积的地图（如土地利用图、行政区划图）；</li>
<li><strong>任意投影</strong>：兼顾角度和面积变形，适合小比例尺普通地图（如世界地图、全国地图）。</li>
</ul>
<h3>3.3 地物与地貌的表示方法</h3>
<h4>3.3.1 地物表示：地图符号系统</h4>
<p>地物通过<strong>地图符号</strong>表示，符号需具备“直观性、逻辑性、唯一性”，分为三类：</p>
<table>
<thead>
<tr>
<th>符号类型</th>
<th>定义</th>
<th>适用地物</th>
<th>示例</th>
</tr>
</thead>
<tbody>
<tr>
<td>点状符号</td>
<td>表示占地范围小、无法按比例尺绘制的地物</td>
<td>公交站、路灯、测量控制点</td>
<td>用圆圈表示控制点，三角形表示山峰</td>
</tr>
<tr>
<td>线状符号</td>
<td>表示呈线性延伸的地物</td>
<td>道路、河流、铁路、边界线</td>
<td>双线表示高速公路（宽度代表实地宽度），单线表示乡村道路</td>
</tr>
<tr>
<td>面状符号</td>
<td>表示占地范围大、可按比例尺绘制的地物</td>
<td>建筑物、湖泊、林地、耕地</td>
<td>用填充图案表示林地（树木符号），纯色填充表示湖泊</td>
</tr>
</tbody>
</table>
<h4>3.3.2 地貌表示：等高线法（核心方法）</h4>
<ul>
<li><strong>原理</strong>：用一组等高程的闭合曲线表示地面起伏，等高线上各点的高程相等。</li>
<li><strong>核心参数</strong>：
<ul>
<li>等高距（<span class="language-math">h</span>）：相邻两条等高线的高程差（如1:1万地形图常用等高距为2.5m、5m）；</li>
<li>等高线平距（<span class="language-math">d</span>）：相邻两条等高线在地图上的水平距离，与地面坡度成反比（平距越小，坡度越陡）。</li>
</ul>
</li>
<li><strong>等高线种类</strong>：
<ol>
<li>首曲线：按基本等高距绘制的等高线（细实线）；</li>
<li>计曲线：每5条首曲线加粗绘制一条，标注高程值（粗实线）；</li>
<li>间曲线：在首曲线之间补充绘制的半距等高线（虚线），用于表示局部复杂地形。</li>
</ol>
</li>
</ul>
<h3>3.4 地图注记与图例设计</h3>
<h4>3.4.1 注记</h4>
<ul>
<li><strong>定义</strong>：地图上用于说明地物名称、属性的文字或数字（如道路名称、山峰高程、河流宽度）。</li>
<li><strong>设计原则</strong>：
<ul>
<li>位置：注记应靠近被说明地物，不遮挡核心地理要素；</li>
<li>字体：不同地物用不同字体（如宋体表示道路，楷体表示河流，黑体表示山峰）；</li>
<li>大小：重要地物注记字号大，次要地物字号小（如省名字号＞市名字号＞县名字号）。</li>
</ul>
</li>
</ul>
<h4>3.4.2 图例</h4>
<ul>
<li><strong>定义</strong>：地图上所有符号的说明列表，是地图的“说明书”。</li>
<li><strong>设计原则</strong>：
<ul>
<li>分类排序：按地物类型（水系、道路、建筑物、地貌）分类排列；</li>
<li>一一对应：图例符号与地图上的符号完全一致，颜色、大小、样式无差异；</li>
<li>简洁明了：避免过于复杂的说明文字，用图形+简短文字组合。</li>
</ul>
</li>
</ul>
<h2>4. 地理信息核心理论</h2>
<h3>4.1 空间数据模型</h3>
<p>空间数据模型是对地理空间的抽象描述，核心分为三类：</p>
<h4>4.1.1 矢量数据模型</h4>
<ul>
<li><strong>原理</strong>：用点（<span class="language-math">x,y</span> 坐标）、线（点坐标串）、面（闭合线坐标串）表示地理事物，记录地物的精确位置和边界。</li>
<li><strong>核心优势</strong>：数据精度高、便于编辑和量测（如计算距离、面积）、数据量小。</li>
<li><strong>拓扑关系</strong>：矢量数据的核心特性，描述地物之间的空间关联，包括：
<ul>
<li>邻接关系：如两个相邻的行政区；</li>
<li>关联关系：如道路与公交站的连接；</li>
<li>包含关系：如湖泊包含岛屿。</li>
</ul>
</li>
</ul>
<h4>4.1.2 栅格数据模型</h4>
<ul>
<li><strong>原理</strong>：将地理空间划分为规则的像素网格，每个像素对应一个实地单元（如10m×10m），像素值表示该单元的属性（如高程、土地利用类型、影像亮度）。</li>
<li><strong>核心参数</strong>：
<ul>
<li>分辨率（像素大小）：像素边长对应的实地距离（如30m分辨率的卫星影像，每个像素代表实地30m×30m的区域）；</li>
<li>波段数：栅格数据的属性维度（如灰度影像为1波段，彩色影像为3波段，多光谱遥感影像为4~10+波段）。</li>
</ul>
</li>
</ul>
<h4>4.1.3 混合数据模型</h4>
<ul>
<li><strong>原理</strong>：结合矢量和栅格数据的优势，如“矢量+栅格”叠加（用矢量表示道路、建筑物，用栅格表示地形背景）。</li>
<li><strong>适用场景</strong>：城市三维建模、灾害应急救援（如用矢量表示救援点位，用栅格表示灾害影响范围）。</li>
</ul>
<h3>4.2 空间数据结构</h3>
<p>空间数据结构是数据的存储格式，直接影响数据处理效率，常用格式如下：</p>
<table>
<thead>
<tr>
<th>数据类型</th>
<th>常用格式</th>
<th>特点</th>
<th>适用软件</th>
</tr>
</thead>
<tbody>
<tr>
<td>矢量数据</td>
<td>Shapefile（.shp）</td>
<td>开源通用，支持点线面类型</td>
<td>ArcGIS、QGIS、Global Mapper</td>
</tr>
<tr>
<td>矢量数据</td>
<td>GeoJSON（.geojson）</td>
<td>文本格式，便于网络传输</td>
<td>WebGIS、Python数据处理</td>
</tr>
<tr>
<td>栅格数据</td>
<td>GeoTIFF（.tif）</td>
<td>支持地理坐标，保留投影信息</td>
<td>所有GIS软件、遥感处理软件</td>
</tr>
<tr>
<td>栅格数据</td>
<td>DEM（.dem）</td>
<td>专门存储高程数据的栅格格式</td>
<td>ArcGIS、Surfer</td>
</tr>
</tbody>
</table>
<h3>4.3 地理信息编码</h3>
<p>地理信息编码是对空间数据的属性和位置进行标准化标识，确保数据的统一性和兼容性：</p>
<ul>
<li><strong>分类编码</strong>：按地物类型编码（如GB/T 20257.1-2017《国家基本比例尺地图图式》中，道路编码为“4”，水系编码为“3”）；</li>
<li><strong>属性编码</strong>：对地物的具体属性编码（如道路宽度“10m”编码为“10”，建筑物用途“住宅”编码为“01”）；</li>
<li><strong>位置编码</strong>：用坐标或行政区划代码标识位置（如经纬度编码、邮政编码、行政区划代码）。</li>
</ul>
<h2>5. 关键公式与参数解析</h2>
<h3>5.1 比例尺相关公式</h3>
<h4>5.1.1 比例尺定义公式</h4>
<div class="language-math">1:M = \frac{l}{L} \quad \text{或} \quad L = l \times M</div>
<p>参数说明：</p>
<ul>
<li><span class="language-math">M</span>：比例尺分母（无量纲）；</li>
<li><span class="language-math">l</span>：地图上线段长度（单位：mm/m）；</li>
<li><span class="language-math">L</span>：实地线段长度（单位：mm/m，与<span class="language-math">l</span>单位一致）。</li>
<li>应用示例：地图上道路长度<span class="language-math">l=5cm=50mm</span>，比例尺1:1万，则实地长度<span class="language-math">L=50mm×10000=500000mm=500m</span>。</li>
</ul>
<h4>5.1.2 比例尺精度公式</h4>
<div class="language-math">M_{精度} = 0.1\ \text{mm} \times M</div>
<p>参数说明：</p>
<ul>
<li><span class="language-math">M_{精度}</span>：比例尺精度（单位：mm，需转换为米）；</li>
<li>$0.1\ \text{mm}$：人眼能分辨的最小距离（地图制图的标准阈值）；</li>
<li><span class="language-math">M</span>：比例尺分母。</li>
<li>应用示例：1:5000地图的比例尺精度<span class="language-math">=0.1mm×5000=500mm=0.5m</span>，即实地0.5m以上的地物可在图上表示。</li>
</ul>
<h3>5.2 等高线与坡度计算</h3>
<h4>5.2.1 坡度计算公式</h4>
<p>地面坡度（<span class="language-math">i</span>）是等高距与等高线平距的比值，公式为：</p>
<div class="language-math">i = \tan\theta = \frac{h}{d \times M}</div>
<p>参数说明：</p>
<ul>
<li><span class="language-math">i</span>：坡度（无量纲，常用百分比或角度表示）；</li>
<li><span class="language-math">\theta</span>：地面倾角（单位：°）；</li>
<li><span class="language-math">h</span>：等高距（单位：m）；</li>
<li><span class="language-math">d</span>：等高线平距（单位：mm）；</li>
<li><span class="language-math">M</span>：比例尺分母；</li>
<li><span class="language-math">d \times M</span>：实地平距（单位：mm，转换为米需除以1000）。</li>
<li>应用示例：1:1万地图上，等高距<span class="language-math">h=5m</span>，等高线平距<span class="language-math">d=2mm</span>，则实地平距<span class="language-math">=2mm×10000=20000mm=20m</span>，坡度<span class="language-math">i=5/20=0.25</span>（25%），对应倾角<span class="language-math">\theta=\arctan(0.25)≈14°</span>。</li>
</ul>
<h3>5.3 栅格数据分辨率相关公式</h3>
<h4>5.3.1 栅格数据实地范围计算公式</h4>
<p>栅格数据的实地范围由分辨率（<span class="language-math">r</span>）和像素数量（行数<span class="language-math">n</span>、列数<span class="language-math">m</span>）决定：</p>
<div class="language-math">\text{实地宽度} = r \times m</div>
<div class="language-math">\text{实地高度} = r \times n</div>
<div class="language-math">\text{实地面积} = r \times m \times r \times n = r^2 \times m \times n</div>
<p>参数说明：</p>
<ul>
<li><span class="language-math">r</span>：栅格分辨率（单位：m/像素）；</li>
<li><span class="language-math">m</span>：栅格列数（横向像素数）；</li>
<li><span class="language-math">n</span>：栅格行数（纵向像素数）。</li>
<li>应用示例：某栅格影像分辨率<span class="language-math">r=10m</span>，列数<span class="language-math">m=500</span>，行数<span class="language-math">n=300</span>，则实地宽度<span class="language-math">=10m×500=5000m=5km</span>，实地高度<span class="language-math">=10m×300=3000m=3km</span>，实地面积<span class="language-math">=5km×3km=15km²</span>。</li>
</ul>
<h3>5.4 空间数据叠置分析面积计算公式</h3>
<p>矢量面状数据叠置后，新增面的面积可通过坐标串计算（ shoelace公式）：</p>
<div class="language-math">S = \frac{1}{2} \left| \sum_{i=1}^n (x_i y_{i+1} - x_{i+1} y_i) \right|</div>
<p><strong>参数说明</strong>：</p>
<p><span class="language-math">S</span>：面状地物的实地面积（单位：m²，需结合比例尺转换）；<br />
<span class="language-math">(x_i, y_i)</span>：面状地物边界点的平面坐标（单位：m）；<br />
<span class="language-math">n</span>：边界点数量（按顺时针或逆时针顺序排列）；<br />
<span class="language-math">x_{n+1}=x_1, y_{n+1}=y_1</span>（闭合边界）。<br />
<strong>应用示例</strong>：<br />
某建筑物边界点坐标（单位：m）为</p>
<p><span class="language-math">(1000,2000)</span>、<span class="language-math">(1050,2000)</span>、<span class="language-math">(1050,2080)</span>、<span class="language-math">(1000,2080)</span>，<br />
则面积<br />
<span class="language-math">S=\frac{1}{2}|(1000×2000 + 1050×2080</span></p>
<p><span class="language-math">+ 1050×2080 + 1000×2000)</span></p>
<p><span class="language-math">- (2000×1050 + 2000×1050 + 2080×1000 + 2080×1000)|</span><br />
<span class="language-math"> = 4000m²</span>。</p>
<h2>6. 实际操作案例</h2>
<h3>案例1：1:1万地形图制作（ArcGIS实操）</h3>
<h4>已知条件</h4>
<ul>
<li>数据源：CGCS2000坐标系下的GNSS控制网数据（控制点坐标）、航空摄影影像（分辨率0.2m）、DEM数据（分辨率5m）；</li>
<li>要求：制作符合GB/T 20257.1-2017标准的1:1万地形图，包含水系、道路、建筑物、地貌等要素，比例尺精度1m。</li>
</ul>
<h4>操作步骤</h4>
<ol>
<li>
<p><strong>数据预处理</strong>：</p>
<ul>
<li>影像配准：在ArcGIS中加载航空影像，以GNSS控制点为基准进行几何校正（误差≤0.5个像素）；</li>
<li>DEM预处理：对DEM数据进行平滑处理，剔除异常高程点，确保等高线生成精度。</li>
</ul>
</li>
<li>
<p><strong>地物矢量采集</strong>：</p>
<ul>
<li>点状地物：用“点要素”工具采集公交站、控制点、路灯，属性字段包括“名称、类型、高程”；</li>
<li>线状地物：用“线要素”工具采集道路（按等级分为高速公路、国道、乡村道路）、河流（按宽度分为双线河、单线河），属性字段包括“名称、宽度、材质”；</li>
<li>面状地物：用“面要素”工具采集建筑物（闭合线）、湖泊、耕地，属性字段包括“名称、用途、面积”。</li>
</ul>
</li>
<li>
<p><strong>地貌表示（等高线生成）</strong>：</p>
<ul>
<li>在ArcGIS中使用“Contour”工具，输入DEM数据，设置等高距<span class="language-math">h=5m</span>，生成首曲线和计曲线；</li>
<li>对等高线进行编辑，删除跨越建筑物、河流的不合理线段，补充间曲线表示陡坡地形。</li>
</ul>
</li>
<li>
<p><strong>符号化与注记</strong>：</p>
<ul>
<li>符号配置：按GB/T 20257.1标准设置符号（如高速公路用红色双线，宽度0.6mm；建筑物用黑色实线，填充浅灰色）；</li>
<li>注记添加：为道路、河流、湖泊添加名称注记（宋体，字号3.5pt），为计曲线添加高程注记（黑体，字号3pt）；</li>
<li>图例制作：按“水系→道路→建筑物→地貌”分类排列图例，确保符号与地图一致。</li>
</ul>
</li>
<li>
<p><strong>成果输出</strong>：</p>
<ul>
<li>设置图廓：添加经纬度图廓、比例尺bar、指北针、编制说明；</li>
<li>导出格式：导出为PDF（矢量格式，可缩放）和PNG（栅格格式，便于查看）。</li>
</ul>
</li>
</ol>
<h4>结果说明</h4>
<p>制作的1:1万地形图精度符合要求，可用于城市规划选址、工程测量放线、资源调查等场景，比例尺精度1m，能清晰表示实地1m以上的所有地物。</p>
<h3>案例2：矢量数据拓扑构建与错误修正（QGIS实操）</h3>
<h4>已知条件</h4>
<ul>
<li>数据源：某城市1:5000道路矢量数据（Shapefile格式），包含高速公路、主干道、次干道三类；</li>
<li>问题：数据存在拓扑错误（如道路交叉处未断开、道路线段重叠、属性编码错误）；</li>
<li>要求：构建道路拓扑关系，修正错误，确保数据符合GIS分析要求。</li>
</ul>
<h4>操作步骤</h4>
<ol>
<li>
<p><strong>拓扑规则设置</strong>：</p>
<ul>
<li>在QGIS中加载道路数据，打开“拓扑检查器”，设置拓扑规则：
<ol>
<li>线要素不重叠（避免道路线段重复）；</li>
<li>线要素在交叉处必须断开（确保道路网络连通）；</li>
<li>属性编码唯一（同一类道路编码一致）。</li>
</ol>
</li>
</ul>
</li>
<li>
<p><strong>拓扑错误检测</strong>：</p>
<ul>
<li>运行拓扑检查，生成错误列表：共检测出重叠线段23处、交叉未断开17处、编码错误8处；</li>
<li>定位错误：在地图上高亮显示错误位置，逐一核查。</li>
</ul>
</li>
<li>
<p><strong>错误修正</strong>：</p>
<ul>
<li>重叠线段：删除重复线段，保留一条有效线段；</li>
<li>交叉未断开：使用“分割线”工具，在交叉点处将线段断开；</li>
<li>编码错误：按GB/T 20257.1标准修正编码（高速公路编码“41”、主干道“42”、次干道“43”）。</li>
</ul>
</li>
<li>
<p><strong>拓扑关系构建</strong>：</p>
<ul>
<li>修正完成后，重新运行拓扑检查，确认无错误；</li>
<li>构建网络拓扑：设置道路的“起点、终点、长度”属性，为后续路径分析做准备。</li>
</ul>
</li>
</ol>
<h4>结果说明</h4>
<p>修正后的道路矢量数据无拓扑错误，属性编码标准化，可用于GIS网络分析（如最优路径规划、公交路线优化），数据兼容性良好，可导入ArcGIS、SuperMap等软件直接使用。</p>
<h3>案例3：栅格影像配准与裁剪（Global Mapper实操）</h3>
<h4>已知条件</h4>
<ul>
<li>数据源：某区域无坐标信息的卫星影像（JPG格式）、3个已知CGCS2000坐标的控制点（A：<span class="language-math">X=3856212.345</span>m，<span class="language-math">Y=512345.678</span>m；B：<span class="language-math">X=3857123.456</span>m，<span class="language-math">Y=513456.789</span>m；C：<span class="language-math">X=3856543.218</span>m，<span class="language-math">Y=512678.901</span>m）；</li>
<li>要求：为影像配准CGCS2000坐标系，裁剪出项目范围（东经113°25′~113°30′，北纬23°10′~23°15′）的影像。</li>
</ul>
<h4>操作步骤</h4>
<ol>
<li>
<p><strong>影像配准</strong>：</p>
<ul>
<li>打开Global Mapper，加载卫星影像，点击“工具→影像配准”；</li>
<li>添加控制点：在影像上找到A、B、C三点对应的位置，输入其CGCS2000坐标，设置配准方法为“二次多项式配准”（误差≤1m）；</li>
<li>执行配准：生成配准后的影像（GeoTIFF格式），保留CGCS2000坐标和投影信息。</li>
</ul>
</li>
<li>
<p><strong>影像裁剪</strong>：</p>
<ul>
<li>绘制裁剪范围：用“多边形工具”绘制项目范围（东经113°25′~113°30′，北纬23°10′~23°15′），导出为Shapefile格式；</li>
<li>裁剪操作：点击“工具→裁剪→按矢量范围裁剪”，选择配准后的影像和裁剪范围文件，设置裁剪分辨率与原影像一致（10m）；</li>
<li>导出成果：导出裁剪后的GeoTIFF影像，包含坐标和投影信息。</li>
</ul>
</li>
</ol>
<h4>结果说明</h4>
<p>配准后的影像具备精确的地理坐标，裁剪范围准确，可用于与矢量数据叠加分析（如土地利用现状调查、灾害隐患点识别），影像精度满足1:1万比例尺应用要求。</p>
<h2>7. 应用原则与规范</h2>
<h3>7.1 地图制图原则</h3>
<ol>
<li><strong>准确性原则</strong>：数学要素（投影、比例尺）准确，地理要素位置和属性无错误，符号与地物一一对应；</li>
<li><strong>清晰性原则</strong>：符号设计简洁明了，注记不遮挡核心要素，图例分类合理，便于快速读取信息；</li>
<li><strong>实用性原则</strong>：根据用途选择表示内容（如导航地图重点表示道路和POI，地形图重点表示地形和控制点）；</li>
<li><strong>标准化原则</strong>：遵循国家或行业标准（如GB/T 20257系列标准、CJJ/T 8-2011《城市测量规范》），确保成果兼容性。</li>
</ol>
<h3>7.2 地理信息处理原则</h3>
<ol>
<li><strong>数据质量原则</strong>：确保空间数据的“位置精度、属性精度、逻辑一致性”，无拓扑错误和冗余数据；</li>
<li><strong>标准化原则</strong>：采用通用数据格式（如Shapefile、GeoTIFF）和编码标准，便于数据共享和交换；</li>
<li><strong>兼容性原则</strong>：不同来源、不同比例尺的数据需统一坐标系统和投影方法，避免叠加分析误差；</li>
<li><strong>安全性原则</strong>：涉密地理信息（如军事设施、高精度控制点）需按保密规定处理，避免泄露。</li>
</ol>
<h2>8. 总结</h2>
<p>地图制图与地理信息的核心逻辑是“将空间数据转化为有价值的信息产品”——地图制图通过符号化和可视化技术，实现空间信息的直观表达；地理信息通过数据建模、处理和分析，挖掘空间关系和规律。</p>
<p>关键知识点包括：比例尺与精度的匹配、地图符号的标准化设计、矢量与栅格数据的合理选择、拓扑关系的构建与维护。在实际应用中，需根据项目用途（如地形图制作、GIS分析、影像应用）选择合适的技术方法，严格遵循国家规范，确保成果的准确性、兼容性和实用性。</p>

[理论知识] 地图制图与地理信息基础理论详解

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

温馨提示：

回复

浏览过的版块
