[已解决] 标识牌的颜色有相关的规定么?标识牌立柱的垂直度要求是多少?

374 2
digger 发表于 2025-11-12 19:30:43 | 查看全部 阅读模式 来自:中国–新疆–昌吉回族自治州 电信
悬赏15匠币已解决


问题如题所示,想知道标识牌的颜色到底如何规定的?具体的色号是多少?标识牌的立柱验收标准是什么?

最佳答案

查看完整内容

市政道路标识牌色号规定及立柱验收标准(含 GB 标准) 一、标识牌色号规定(对应核心 GB 标准) 1. 基础标准依据 ​核心标准​: GB 5768.2-2022《道路交通标志和标线 第 2 部分:道路交通标志》 GB/T 18833-2012《道路交通标志反光膜》 GB 51038-2015《城市道路交通标志和标线设置规范》 2. 各类标识牌颜色及色号明细(含反光膜要求) 标识牌类型 底色 / 边框色 文字 / 图形色 具体色号(GB/T 18833 对应) 标准条款依据 ...
匠心独运,千锤百炼,品质非凡。
回复 转播

使用道具 举报

评论2

oyo-yeah 发表于 2025-11-12 19:30:44 | 查看全部 来自:中国–新疆–昌吉回族自治州 电信

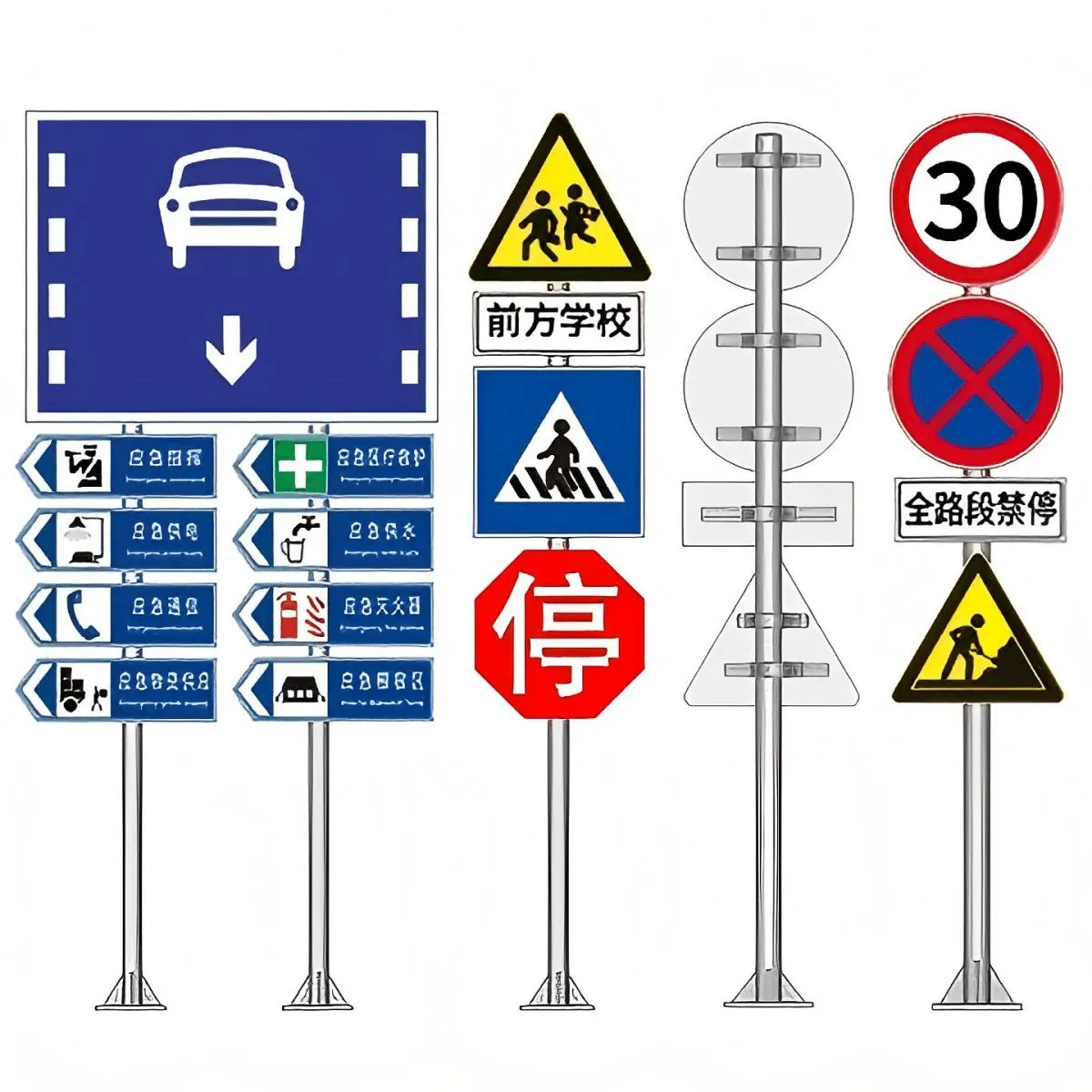

市政道路标识牌色号规定及立柱验收标准(含 GB 标准)

一、标识牌色号规定(对应核心 GB 标准)

1. 基础标准依据

  • 核心标准​:
  1. GB 5768.2-2022《道路交通标志和标线 第 2 部分:道路交通标志》
  2. GB/T 18833-2012《道路交通标志反光膜》
  3. GB 51038-2015《城市道路交通标志和标线设置规范》

2. 各类标识牌颜色及色号明细(含反光膜要求)

标识牌类型 底色 / 边框色 文字 / 图形色 具体色号(GB/T 18833 对应) 标准条款依据 应用场景
警告标志 黄底(荧光黄优先) 黑边 + 黑图形 底色:GB/T 18833 Class 2 荧光黄(RGB:255,244,0);边框:GB/T 18833 黑色(RGB:0,0,0) GB 5768.2-2022 第 4.2.1 条 注意危险、减速让行等
禁令标志 白底 红圈 + 红斜杠 + 黑图形 白底:RGB(255,255,255);红圈:GB/T 18833 红色(RGB:255,0,0) GB 5768.2-2022 第 4.3.1 条 禁止通行、限速、禁止停车等
指示标志 蓝底 白字 + 白图形 蓝底:GB/T 18833 蓝色(RGB:0,51,153);白字:RGB(255,255,255) GB 5768.2-2022 第 4.4.1 条 直行、转弯、车道指示等
高速公路 / 快速路指路标志 绿底 白字 + 白箭头 绿底:GB/T 18833 绿色(RGB:0,102,51);白字:RGB(255,255,255) GB 5768.2-2022 第 9.1.4 条 高速路径指引、出口预告等
旅游区标志 棕底 白字 + 白图形 棕底:GB/T 18833 棕色(RGB:153,102,51);白字:RGB(255,255,255) GB 5768.2-2022 第 4.6.1 条 景区入口、景点指引等
应急设施指示标志 红底 白字 + 白图形 红底:GB/T 18833 红色(RGB:255,0,0);白字:RGB(255,255,255) GB 51038-2015 第 7.2.6 条 消防通道、应急避难场所等

3. 特殊颜色规定(GB 5768.2-2022 新增)

  • 指路标志中:
  • 有编号道路:绿底直接标注道路编号(白字);
  • 无编号普通道路:绿底上用「蓝底白字」标注道路名称;
  • 无编号高速 / 快速路:绿底上用「白底绿字」标注道路名称;
  • 旅游景区:绿底上用「棕底白字 / 图形」标注景区信息。

二、颜色图片参考说明(权威获取途径)

1. 标准颜色图片来源

  • 官方色卡:GB/T 18833-2012 附录 A《反光膜标准色样》(含实物色卡和电子色值);
  • 国标文本附图:GB 5768.2-2022 附录 B《道路交通标志图形示例》(含各类标志颜色标准示意图);
  • 获取渠道:中国标准出版社官网、国家标准化管理委员会(SAC)数据库可下载电子档,或购买实物标准色卡。

2. 图片核心要求(确保合规)

  • 颜色需满足「户外耐候性」:暴晒、雨水冲刷后无明显褪色(GB/T 18833 第 6.10 条 耐候性试验要求);
  • 反光膜颜色均匀性:同一块标志板上反光膜颜色差值≤5%(GB/T 23827-2021 第 5.2.3 条)。

三、标识牌立柱验收标准(对应 GB 标准及核心指标)

1. 基础标准依据

  • 核心标准​:
  1. GB/T 23827-2021《道路交通标志板及支撑件》
  2. GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》
  3. JTG F80/1-2017《公路工程质量检验评定标准 第一册 土建工程》
  4. GB 51038-2015《城市道路交通标志和标线设置规范》

2. 验收核心项目及标准条款

验收项目 标准要求 对应标准条款 检测方法
立柱材质 采用 Q235B 或 Q355B 钢材(焊接件需符合 GB/T 985 焊接标准) GB/T 23827-2021 第 5.3.1 条 核查材质合格证 + 光谱分析
尺寸规格 - 圆形立柱:φ76-φ219mm,壁厚 3-8mm;- 方形立柱:常用 130mm×130mm,壁厚 6mm;- 法兰盘厚度≥16mm,孔径与地脚螺栓匹配 GB/T 23827-2021 第 5.3.2 条;GB 51038-2015 第 8.3.2 条 卡尺 + 钢卷尺测量(抽样比例≥30%)
防腐处理(热镀锌) - 镀锌层平均厚度≥85μm(局部≥70μm);- 表面连续均匀,无漏镀、锌瘤、起皮 GB/T 13912-2020 第 5.2 条;GB/T 23827-2021 第 5.4.1 条 1. 磁性测厚仪测厚度;2. 锤击法测试附着力(无剥落);3. 硫酸铜试验(4 次无红铜析出)
安装精度 - 垂直度误差≤2mm/m(总偏差≤0.5°);- 法兰盘平面度偏差≤1mm;- 立柱间距偏差≤50mm GB/T 23827-2021 第 6.3.2 条;JTG F80/1-2017 第 11.2.3 条 1. 经纬仪测垂直度;2. 水平仪测法兰盘平面度
抗风载性能 按当地 50 年一遇最大风速设计,立柱根部弯矩≥设计值 1.2 倍 GB 51038-2015 第 8.3.4 条 结构力学计算 + 现场荷载试验(抽检)
连接紧固 地脚螺栓扭矩≥40N・m,螺母防松装置(弹簧垫圈 / 防松螺母)齐全且有效 GB/T 23827-2021 第 6.3.3 条 扭矩扳手检测

3. 验收合格判定规则

  • 关键项目(材质、防腐、垂直度):100% 合格方可通过;
  • 一般项目(尺寸偏差、间距):允许偏差≤±5%,且不合格项不集中;
  • 需提供第三方检测报告:镀锌层厚度、材质力学性能、抗风载验算报告(GB/T 23827-2021 第 7.3 条)。

四、核心标准文件汇总(便于查阅)

标准编号 标准名称 核心适用范围
GB 5768.2-2022 道路交通标志和标线 第 2 部分:道路交通标志 标识牌颜色、图形、文字规范
GB/T 18833-2012 道路交通标志反光膜 标识牌颜色色号、反光性能要求
GB/T 23827-2021 道路交通标志板及支撑件 立柱材质、尺寸、安装精度
GB/T 13912-2020 钢铁制件热浸镀锌层技术要求 立柱防腐处理验收
GB 51038-2015 城市道路交通标志和标线设置规范 市政道路标识牌 / 立柱设置及验收
JTG F80/1-2017 公路工程质量检验评定标准(土建部分) 立柱安装质量评定
[发帖际遇]: oyo-yeah 捡了钱没交公 威望 降了 3 . 幸运榜 / 衰神榜
匠心独运,千锤百炼,品质非凡。
回复

使用道具 举报

digger楼主Lv.9 发表于 2025-11-14 00:02:32 | 查看全部 来自:中国–新疆–昌吉回族自治州 电信
原来如此
